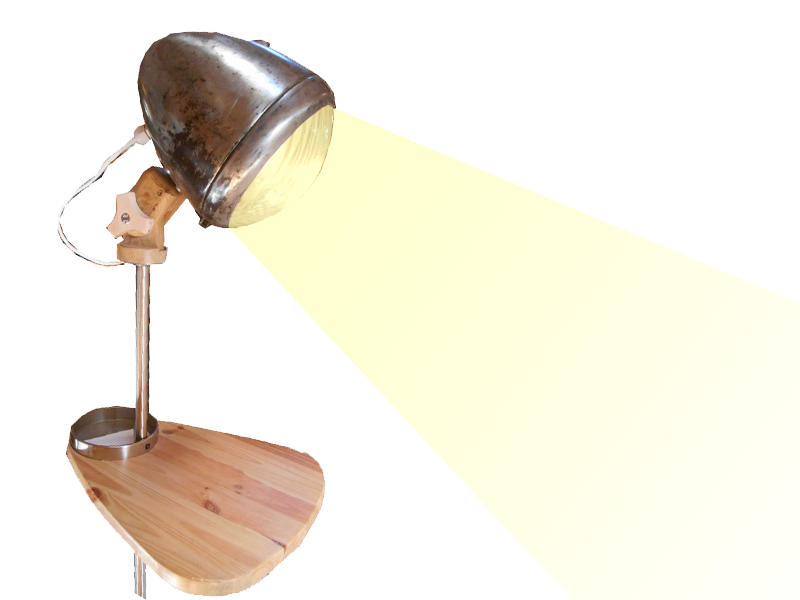

Transformer un phare en lampe de chevet !

Medium zqtqnkzmxnz3vnxt95r5

Difficulté:

J'ai eu l'occasion de récupérer 2 phares de Traction Avant... qui sont restés pendant de longs mois tels quels, en simple décoration. Mais à force de les voir, je me suis dit que j'avais aussi 2 anciens supports d'enceintes Ikéa inutilisés... Et enfin, une offre Lidl proposant de petites lampes à allumage tactile pour un prix raisonnable ont fini de me convaincre : pourquoi ne pas lier ces 3 éléments pour bricoler deux lampes de chevet au design unique ? C'est ce que vous raconte ce tutoriel, à adapter selon le matériel dont vous disposez ! NB : de même, je donne les chiffres pour réaliser 2 lampes, mais c'est juste le reflet de ma réalisation.

Matériel

Budget:

25 €
  • 2 phares type Traction Avant
  • 2 supports d'enceintes Ikéa
  • 2 lampes tactiles Lidl
  • 2 culots GU10
  • 2 ampoules Led GU10 dimmables
  • 2 chutes de tablettes en pin de 30 x 40cm
  • 2 chutes de tringle à rideau en bois de 35mm de diamètre
  • Chutes de bois dur & divers visserie

Etape 1 : Adapter une ampoule Led aux phares

J'ai acheté 2 culots et montures pour ampoule GU10 sur internet, pour 1€61 pièce (Photo 1).
A cela s'ajoutent 2 ampoules Leds GU10 dimmables, c'est à dire, qui puissent être utilisées avec un variateur de lumière, car le mécanisme des lampes tactiles dont je vais me servir proposent 3 niveaux d'éclairement. Elles coûtent un peu cher, 7€33 pièce, mais ont une très longue durée de vie.

Dans mon cas, il se trouve que le culot de ces ampoules rentrent pile poil dans le trou du support des anciennes ampoules !
Il s'agit donc juste de mettre les éléments dans le bon ordre (Photo 2) : l'ampoule, le réflecteur, le support de l'ancienne ampoule puis le culot GU10.

Enfin, je bidouille un peu l'équerre en métal de la monture fournie avec le culot GU10 pour le fixer sur le support des anciennes ampoules avec de petits boulons (Photo 3).

Une fois le verre remonté, on arrive au résultat de la Photo 4.

Etape 2 : Intégrer l'interrupteur tactile dans les phares

J'ai donc acheté deux lampes tactiles pour une 12aine d'€ chez Lidl.

Je les ai démontées pour récupérer :
- la pièce électronique gérant l'allumage tactile de la lampe,
- le fil et la prise qui resserviront tels quels
- la base en inox, qui me servira sur le plateau des lampes de chevet.

L'allumage tactile est géré par une sorte de "boîte noire" dont le câblage est préciser dessus :
- le fil rouge sur la phase de la prise de courant,
- le fil bleu sur le neutre de la prise de courant et celui de l'ampoule,
- le fil orange sur la phase de l'ampoule,
- et le fil jaune doit être raccordé au boîtier métallique de la lampe que l'on "touchera" pour en gérer l'allumage !

Pour réaliser cette dernière connexion, soudé le fil sur une rondelle métallique qui est maintenue en contact avec la carcasse de mes phares grâce à un presse étoupe qui maintiendra aussi en place le fil d'arrivée du courant (Photo 2).
(NB : j'ai d'abord essayé de simplement souder le fil à l'intérieur de la carcasse des phares, mais celle-ci est recouverte d'une peinture de protection, et même en la grattant, mon fer à souder n'est pas assez puissant pour y arriver ; le métal du phare faisant trop "dissipateur de chaleur")

Bon, ben voilà, éventuellement, un petit morceau de scotch double face pour maintenir le boîtier électronique en place et c'est OK.

Etape 3 : Préparer le support des lampes de chevet

Comme ce seront deux lampes de chevet, j'ai voulu y intégrer des tablettes faisant office de tables de chevet.

La partie principale de mes supports sont donc deux supports d'enceintes Ikéa que je peinais à mettre à la poubelle (Photo 1)! ;)

Comme ces supports sont en deux parties (initialement, pour disposer de deux hauteurs pour les enceintes), l'idée est d'intégrer une tablette en bois au niveau de leur jonction qui est un simple gros pas de vis.

Je commence par réaliser deux tablettes en bois avec une forme assez libre : en gros, un triangle dont les angles sont arrondis et dont la pointe sera l'endroit où passera la tige de mes supports d'enceintes.

Mais si je glisse simplement cette planche sur mon support métallique, ça va bouger dans tous les sens ! Je commence donc par allonger mon trou de tablette pour en faire un tube grâce à l'adjonction d'une chute de tringle à rideau en bois percé en son centre et maintenue bien perpidenculairement à la tablette de bois grâce à une équerre... faite d'une chute de ladite tablette (Photo 2)!

Mais là encore, si je glisse simplement le résultat sur la tige de mes supports... ben ça restera horizontal, mais ça va glisser jusqu'en bas des supports !
La solution fut finalement très simple : j'ai trouvé 2 rondelles larges dont le diamètre intérieur est juste assez large pour passer sur la partie mâle du pas de vis qui relie les deux tiges de mes supports d'enceintes, mais pas assez larges pour passer sur la tige métallique elle-même !
Du coup, ces rondelles se trouveront pincées entre les deux tiges métaliques de chaque support, et recevront la tablette en bois de chaque table de chevet qui sera simplement "posée" sur elles (Photo 3).

Enfin, si on regarde attentivement cette dernière photo, on voit que j'y ai aussi gravé un cercle à la défonceuse, que j'ai ensuite complètement évidé pour recevoir le socle des lampes Lidl d'origine, posés à l'envers et qui font comme un petit vide-poches sur chaque table de chevet (Photo 4).

Etape 4 : Créer le lien orientable entre les phares et leur support

Le sommet de mes supports d'enceintes se termine par une plaque circulaire, alors que mes phares disposent d'une grosse tige filetée pour être fixés à la carrosserie de la voiture qui les accueillait.

Pour passer de l'un à l'autre, j'ai réalisé une articulation en bois permettant de gérer l'inclinaison de mes phares / lampes.

Pour cela, j'ai utilisé des chutes en chêne pour fabriquer deux parties :
- une partie mâle en "T" renversé qui vient se fixer sur le sommet de mes supports d'enceintes,
- une partie femelle en "U" renversé sur laquelle vient se visser chaque phare grâce à un écrou noyé dans la partie centrale des "U".

Enfin, un trou traverse chaque demi-partie pour les raccorder avec une vis et un écrou.

Etape 5 : Assembler les phares - lampes de chevet !

Il s'agit de faire d'abord passer la prise électrique dans la base des supports d'enceintes, de préparer la rondelle au sommet de cette première partie, et de mettre la tablette en bois sur la seconde partie des supports (Photo 1).

On passe ensuite le fil dans la seconde partie des supports d'enceintes que l'on vis sur la première partie, et enfin, dans le phare, à travers son presse étoupe (Photo 2).

Enfin, il faut terminer le câblage électrique à l'intérieur du phare, refermer le tout et placer sa lampe au bon endroit (Photo 3) !

Etape 6 : Pour aller un peu plus loin...

D'abord quelques retours sur l'utilisation de ces lampes de chevet :

NB1 : au final, comme je n'aimais pas trop l'ensemble vis + écrou des articulations de lampe, j'ai remplacé la vis par une tige filetée avec un gros bouton en bois et l'écrou par un insert qui vient se fixer dans une des branches de la partie en "U" et qui est donc invisible (Photo 1).

NB2 : les phares sont assez lourds et déséquilibrés car leur verre les "tire" en avant... et si la base des supports d'enceintes est assez lourde pour que les lampes ne basculent pas, même avec des livres posés sur leur tablette, même en serrant "à fond" les articulations de lampes, celles-ci finissent par "tomber" toutes seules vers le bas... J'ai donc modifié les articulations pour que les phares soient plus en arrière, avec un porte-à-faux permettant de mieux équilibrer l'ensemble (Photos 2 & 3).

Voilà, enfin, on peu varier ce tutoriel à l'infini : j'ai, par exemple, récupéré un vieux trépied en laiton d'appareil photo pour 2€ sur une brocante, et une vieille lampe d'atelier très légère... et j'imagine bien pouvoir rassembler ces deux éléments pour créer une liseuse facilement déplaçable pour mon coin lecture (Photo 4) ! A suivre...
