Poignée de portière Berlingo/Partner

Sauvegarder: 0 J'aime

Partager:

Difficulté:

Changer la piéce cassée dans la poignée de portiére sur un Berlingo/Partner

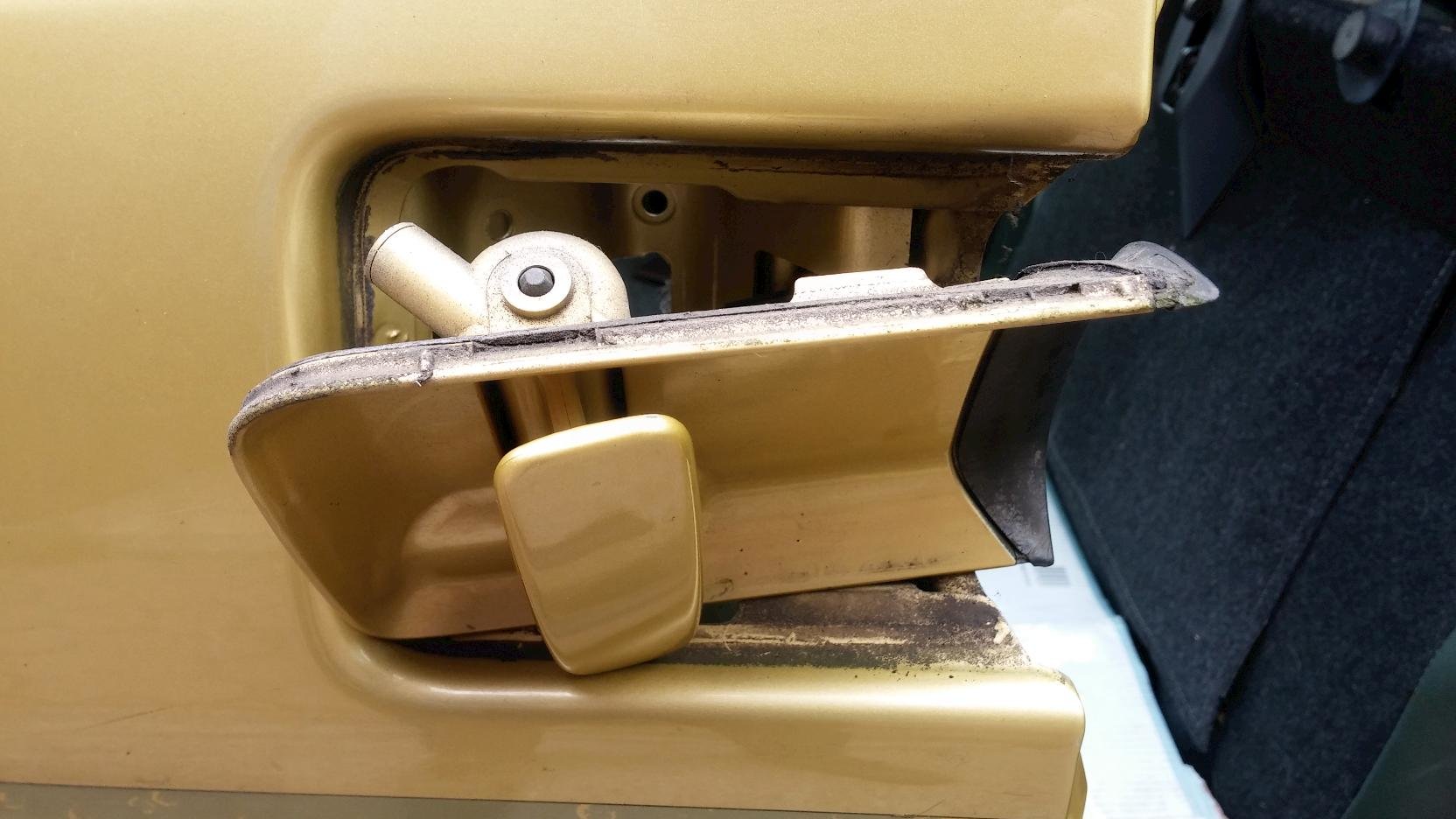

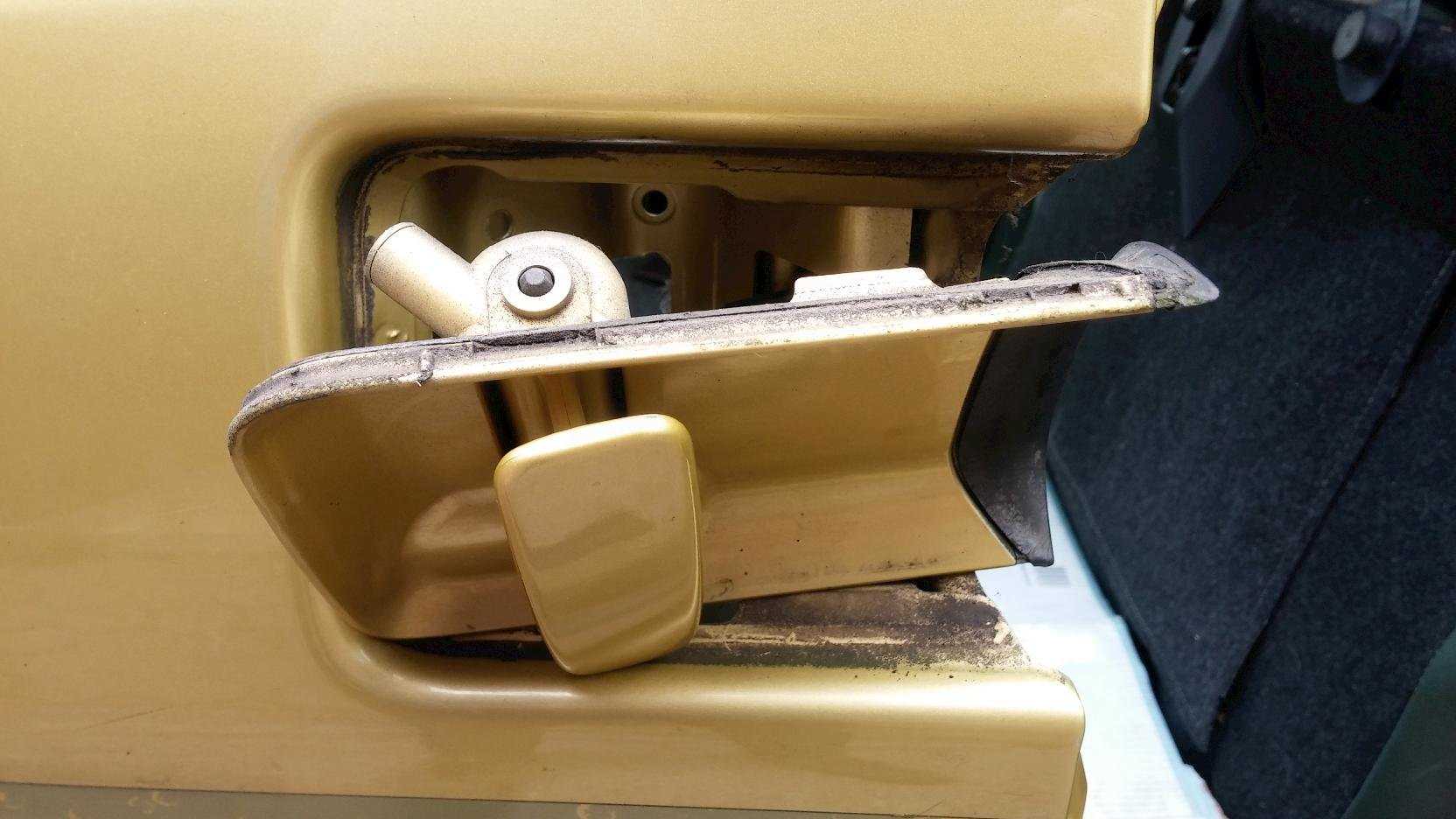

La poignée des portières coulissantes des Berlingo et Partner est particulièrement fragile, pour ne pas dire que l’on est en présence d’un défaut notoire. Ce document décrit le remplacement de l’axe en métal de ces poignées.

Matériel :

Budget : 1€

  • Matériel requis
  • Tournevis Torx (taille 30 pour mon véhicule) et un tournevis ou une fine tige pour déloger les morceaux de l’axe.

Etape 1 : Emplètes

Chez le concessionaire, on aura la possibilité d’acheter la poignée entière pour environ 80 €. On doit certainement pouvoir la trouver dans les casses automobiles. J’ai choisi de commander uniquement l'axe de la poignée sur EBay en faisant une recherche des termes «axe poignée berlingo partner». Ça m’est revenu à 6,99€ avec frais de port gratuit.

Etape 2 : Outillage


Tournevis Torx (taille 30 pour mon véhicule) et un tournevis ou une fine tige pour déloger les morceaux de l’axe.

Etape 3 : Dépose de la garniture

Le haut de la garniture supporte un reposoir qu’il faut dé-clipser (1) à l’aide d’un tournevis plat. Des attaches en plastique (2), (3), etc., disposées sur tout le pourtour, maintiennent le reste de la garniture intérieure.

Sous le reposoir, il y a deux vis Torx (1) et (2) qui fixent le haut de la garniture sur la portière.

Etape 4 : Dépose du mécanisne

Malgré l’apparente complexité de la tringlerie, le mécanisme de la poignée est facile à retirer. À l’aide d’un tournevis plat, dé-clipser la tringle (1). Dévisser les vis Torx (2), (3) et (4).

Retirez la poignée intérieure. Décollez la mousse de protection. Dé-clipser la tringle (1) de la poignée extérieure.

Il reste un unique vis Torx (1) à retirer pour débloquer la poignée extérieure.

Attention de ne pas casser les deux ergôts de fixation de la poignée.

Etape 5 : Dépose de l’axe – la tête

L’axe (1) se casse généralement à l’endroit marqué (2).

Pour le retirer la partie supérieure de l’axe de poignée, j’utilise un fin tournevis pour en
soulever la tête (1).

Etape 6 : Dépose de l’axe – la tige

Il reste à retirer le morceau inclus dans la coque. Poussez dans le sens indiqué par la flèche avec une pointe ou un fin tournevis.

Et voilà l’axe de la poignée, enfin ce qu’il en reste !

Etape 7 : Le remontage de la poignée extérieure

Réassembler la poignée extérieure. On insère l’axe tout neuf en repérant bien vers quel côté tourner le creux (1) dans la tête
de l’axe.

Etape 8 : Remontage sur la portière


Fixer la poignée sur la portière avec ses deux boulons Torx 30 à l’intérieur. La longue tige doit passer à l’intérieur.

Recoller la mousse de protection. Personnellement j’ai utilisé du double face découpé pour épouser le pourtour.

Etape 9 : Remontage de la poignée intérieure

Utilisez les fixations plastiques pour attacher la garniture sur la portière. N’oubliez pas de passer le joint de la vitre par dessus le bord supérieur de la garniture. En (1) ça n’est pas bon, en (2) c’est ok !

On fixe le reposoir et son tissu. Deux boulons Torx 20 (1) et (2) achèvent l’opération.

Pour terminer, on re-clipse la bande de tissue par dessus tout.

Etape 10 : Testez la poignée…

Etape 11 : Remontage de la garniture

Utilisez les fixations plastiques pour attacher la garniture sur la portière. N’oubliez pas de passer le joint de la vitre par dessus le bord supérieur de la garniture. En (1) ça n’est pas bon, en (2) c’est ok !

On fixe le reposoir et son tissu. Deux boulons Torx 20 (1) et (2) achèvent l’opération.

Pour terminer, on re-clipse la bande de tissue par dessus tout.

Etape 12 : Opération portière terminée. Bravo !

Hortense
07 - 07 - 2016 : 00:00

je n'ai pas de berlingo mais je trouve les explications super claires!
merci pour le partage 🙂

framboise314
07 - 07 - 2016 : 00:00

pareil pas de berlingo mais bravo pour les explications et les photos superbes ! merci 😉

marieloupan
22 - 02 - 2018 : 00:00

Bonjour ! Merci pour ce tuto ! Je vais me lancer dans la réparation de ma poignée de Berlingo pour le contrôle technique : Youpi !

Je voulais savoir un truc, tu n'as racheté que l'axe de la poignée ? tu n'as pas racheté de poignée intégrale ?

Merci pour ta réponse !

Marie-Lou

yar0d
23 - 02 - 2018 : 00:00

Bonjour :-) Oui je n'ai acheté que l'axe en acier, inutile de changer le reste.

frederic thibaut
25 - 08 - 2018 : 00:00

bonjour, merci à la personne qui a créer ce tutoriel, fait ce matin sans probleme, un plaisir

Syrius
06 - 11 - 2018 : 00:00

Idem super tutoriel !

Est-ce que quelqu'un sait comment on fait pour démonter le moteur de la commande de fermeture pour la porte passager.

yar0d
07 - 11 - 2018 : 00:00

Houla, bonne question @Syirus. Hélas je n'ai jamais réalisé cette manip.
