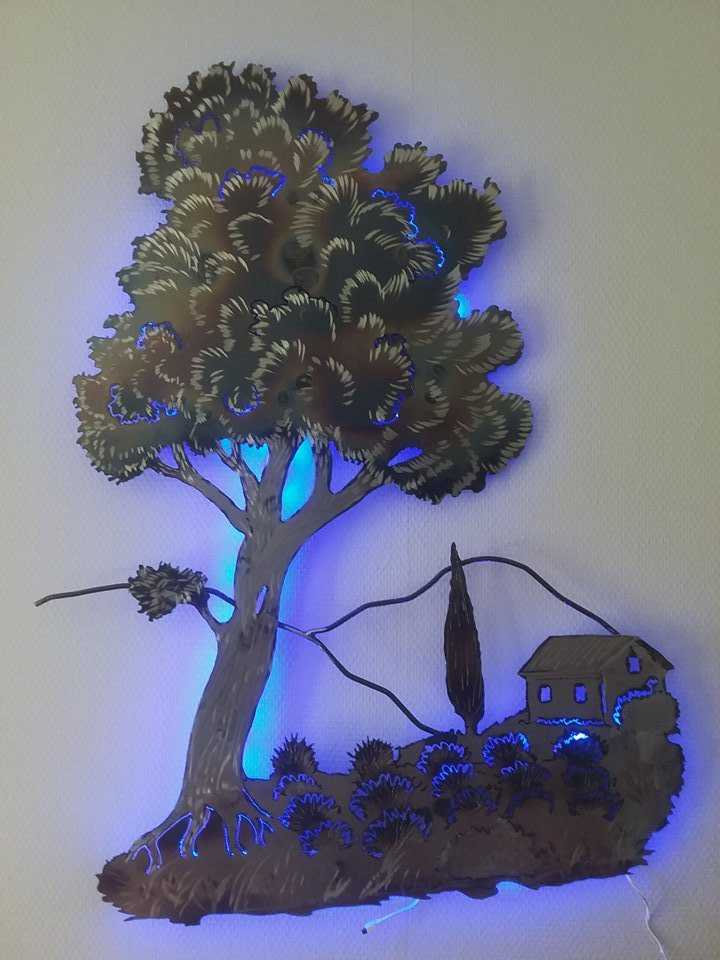

Décoration murale en acier avec éclairage Leds

99 04

Difficulté:

Comment réaliser une décoration murale en acier avec un éclairage Leds.

Matériel

Capture d e%cc%81cran 2017 09 06 a%cc%80 13.25.27

Budget:

130
  • Feuilles de papier, crayon, gomme
  • Feuille de tôle épaisseur 16 10ème en tôle noire (dimensions selon la taille de votre déco). Pour la pièce je vais prendre une feuille de tôle de 1000 mm x 650 mm
  • Un tube carré de 15mm x 1mm x 1000 mm
  • Quelques bouts de tube carré de 25mm x 2 (a demander chez un ferronnier dans ses chutes)
  • Une tige de 5 ou 6mm. J’ai récupéré une tige d’un rayonnage à bouteille livré à la destruction.
  • Une bande Leeds multicolore auto-adhésive avec télécommande pour changer les ambiances.
  • Un petit bidon de bloqueur de rouille (watrol ou rustrol...)
  • 2 disques à lamelles diamètre 125, grains 80 pour inox
  • 9- 1 disque à lamelles diamètre 125, grain 40 pour inox

Fichiers techniques:

Tutoriel1.pdf

Etape 1 : Liste des outils nécessaires pour la réalisation de la pièce en acier

Capture d e%cc%81cran 2017 09 05 a%cc%80 12.03.44

Liste des outils nécessaires pour la réalisation de la présente pièce en acier

1-  Découpeur plasma avec fournitures et compresseur d’air (170 litres minute)

2-  Poste de soudure électrique.

3-  Masque de soudeur.

4-  Meule d’angle avec disques à lamelles diamètre 125, grains 80 et grains 40

5-  Perceuse avec mèches acier et béton ou bois selon l’endroit où il sera posé.

6-  Tréteaux

7-  Mètre

8-  Feutre marqueur indélébile ou craies.

9-  Marteau – pointeau

10-  Pince étau

11-  Pince à collier plastique

12-  Burin

13-  Scie à métaux.

14-  Rallonge électrique.

15-  Pinceau

16-  Accessoires de protections :
- a : gants
- b : lunettes pare éclats
- c : lunettes avec verres foncés pour chalumeau et découpeur plasma - d : tablier long en cuir (protection contre éclats métal en fusion)
- e : chaussures de sécurité

17-  Surtout un local aéré et dépourvu de matières inflammables.

Etape 2 : Croquis

Capture d e%cc%81cran 2017 09 05 a%cc%80 12.17.43

Image 1 : réalisation du croquis à main levée

Image 2 : Anticipation du passage de la bande leeds qui illuminera la pièce en acier

Image 3 : Le chois de la découpe

Etape 3 : Reproduction du croquis sur la tôle

Image 1 : On reproduit le croquis sur la tôle avec le marqueur

Image 2 : Coupe des diverses entretoises qui vont rigidifier l'ensemble et permettre la fixation de la bande leeds

Image 3 : Sur l'angle des entretoises 25x25 faites deux coupes à 45° avec une scie  de sorte de pouvoir loger la tête de la vis qui fixera l'oeuvre au mur

Etape 4 : Découpe de la tôle

Capture d e%cc%81cran 2017 09 06 a%cc%80 12.13.37

La découpe est réalisée à l’aide du découpeur plasma.

La tôle à ce stade est fragile et peu plier facilement. Il faut la manipuler avec prudence. Nous la retournons et retirons les petites bavures que nous pourrions laisser car elles sont constituées de métal fondu non tranchant.
Cette opération est réalisée à l’aide de la meule d’angle équipée du disque à lamelles.

Etape 5 : Souder les entretoises et les tubes de maintiens

Avant de souder les entretoises de 25mmX25mm et 15x15 nous allons devoir réaliser le logement des têtes de vis. Il ne faut pas de se compliquer la vie pour les réaliser. (voir image 1)

Ensuite nous allons mettre en place une partie des tubes qui vont maintenir la bande de Leeds.
La tôle étant fine ainsi que le petit tube carré de 15mm, nous allons utiliser de baguette de soudure de diamètre 1,6mm. Ces électrodes nécessitent un ampérage faible (40 ampères). L’ampérage figure toujours sur le paquet d’électrodes. Il suffit alors d’ajuster le réglage du poste de soudure. Un essai est conseillé sur des chutes.
Un petit schéma peut vous donner quelques indications (image 3).

Les entretoises, percées sont soudées au dos de notre tôle découpée. Il nous faut maintenant former notre tige ronde de 5 en forme de montagne. Cet élément renforce la rigidité du cyprès et de la petite branche sur la gauche de l’arbre.(voir photo ci-dessous)

Etape 6 : Coloration de la tôle

Capture d e%cc%81cran 2017 09 06 a%cc%80 12.23.56

Vous avez noté sur ce cliché des parties colorées et d’autres non. Cette coloration est obtenue par chauffe à l’aide d’unelampe à souder au gaz ou un chalumeau.
Comment faire ? Vous chauffez un point précis et dès que vous remarquez un changement de coloration vous retirez la flamme (première couleur marron, puis rouge pigeon, puis vers le bleu, avant de finir sur du gris.) Laisser refroidir à l’air sans mettre d’eau pour éviter la déformation de la tôle.

Etape 7 : Finition

Capture d e%cc%81cran 2017 09 06 a%cc%80 12.26.52

Nous arrivons à l’étape par laquelle nous allons apporter des détails par l’usage des disques à lamelles. Il s’agit d’avoir un peu de gout et d’imaginer ce que vous voulez obtenir. Il faut rester attentif au sens de rotation du disque à lamelleainsi que l’angle d’attaque. Vous tapoter la tôle avec le disque à lamelle en rotation tout en déplaçant la machine selon le résultat souhaité.

Enfin le plus dur est fait. Il ne faut donc pas trainer pour traiter notre œuvre afin que sa surface ne se dégrade pas. Avec l’humidité de l’air la tôle pourrait rouiller dans la nuit.
J’utilise un antirouille tel que le Rustrol ou le Watrol qui est un produit similaire. Très fluide il s’applique avec un pinceau avec facilité. Ce produit fige l’œuvre dans son aspect. Vous avez aussi la possibilité de laisser rouiller votre œuvre puisde la traiter avec le même produit. La rouille ainsi traité prend un aspect fort agréable.

Laisser sécher votre œuvre quelques jours avant de poursuivre.

Etape 8 : Installation de la bande Leeds

Capture d e%cc%81cran 2017 09 06 a%cc%80 12.30.09

Installer la bande souple adhésive de Leeds de couleurs en respectant le tracé initialement prévu en orientant l’éclairage vers la périphérie de l’œuvre. A l’aide des colliers en plastique maintenez la bande lumineuse en place de manière fiable.

Commencez par placer le récepteur en le fixant définitivement. Le récepteur infrarouge (petite tête noire) devra êtrevisible car c’est lui qui transmettra les ordres de la télécommande. Ceci fait vous connectez la bande lumineuse etcommencez à lui faire prendre son parcours d’une entretoise à l’autre. Quand le tour sera fait l’œuvre est finie. Assurez la bonne fixation des leeds avec les colliers en plastique.

Etape 9 : La pose

Capture d e%cc%81cran 2017 09 06 a%cc%80 12.31.29

Vous pouvez maintenant l’installer et la brancher à l’aide du transformateur fourni. La télécommande présente unemultitude de programmes afin que l’éclairage vous corresponde.

A vous de jouer.
