Mise en boîte d'un petit testeur de composants

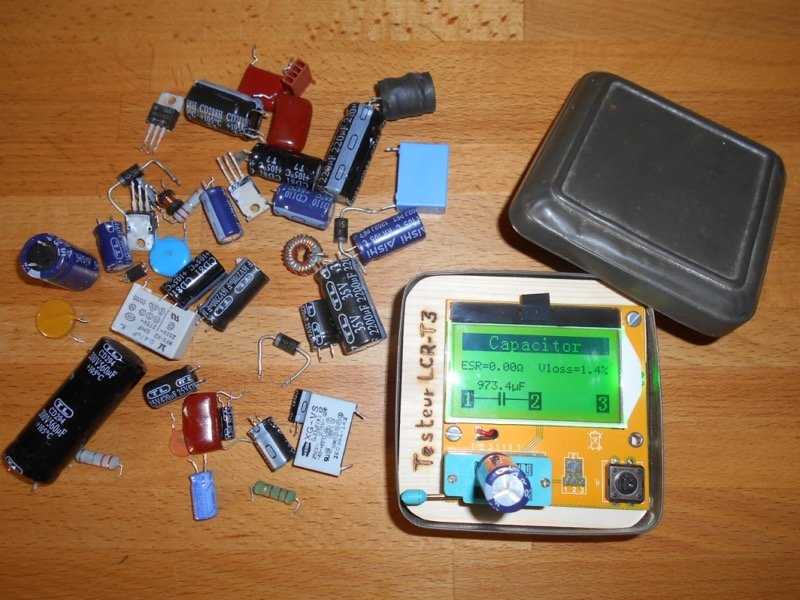

Medium lcr t3   0

Difficulté:

Pour mes bidouillages Arduino et Raspberry Pi, pas de magasins d'électronique dans le coin perdu où je vis, et Shenzen, c'est loin ! => je préfère donc récupérer la plupart de mes composants sur de vieilles machines (vive les déchetteries ! ;))... mais c'est alors un peu la loterie : quelles sont les valeurs exactes de ce composant ?, fonctionne-t-il vraiment ?... Et là, j'ai découvert, via le site http://www.framboise314.fr/un-testeur-de-composants-lcr-t3-oui-mais-encore/ une petite carte qui, pour une 10aine de roros, permet de tester à peu près tous les composants électroniques ayant jusqu'à 3 pattes... et ça marche du tonnerre ! Par contre, ma carte était livrée en kit, et surtout, une fois assemblée, on se retrouve avec une carte ayant tous ses composants "à l'air" ! => c'est donc la "mise en boîte" de ce petit testeur que je vous propose de découvrir dans ce tutoriel très simple.

Matériel

Budget:

10 €
  • Un testeur de composants LCR-T3 (7€ sur eBay)
  • Une boîte vintage (récupération) !
  • Une chute de bois et quelques vis

Etape 1 : Trouver la boîte et comment s'en dépatouiller...

Medium lcr t3   1

La boîte...

Ca fait un moment que je cherchais comment protéger mon testeur... Je voulais protéger le "dessous" du testeur en y incluant la pile de 9V indispensable à son fonctionnement, mais aussi pouvoir protéger le "dessus" du montage quand je ne m'en sers pas.

D'où ma recherche d'une boîte avec couvercle, que j'imaginais d'abord "moderne", en plastique avec un couvercle sur charnière... avant de tomber sur cette petite boîte en fer blanc qui me vient de mon Grand-Papa et contenait diverses lentilles et prismes de verre (était-il un bidouilleur à sa façon lui aussi ? ;)) : sa surface correspond en gros à celle de la carte du testeur, et sa profondeur permet juste d'y rentrer la pile sous la carte électronique.

Bon, reste à trouver comment organiser tout cela de manière stable...

...et l'idée de mise en place associée

J'ai d'abord pensé à utiliser un simple carré de mousse un peu dure... mais j'ai déjà donné celle que je possédais à mon filleul... pour intégrer son propre testeur de composants !

Bon, ben comme j'aime bien travailler le bois et que je dispose des outils pour, j'ai finalement opté pour insérer au fond de la boîte un morceau de bois de 18mm d'épaisseur (chute d'une tablette de pin "standard" des grandes surfaces de bricolage) qu'il va me falloir "sculpter" aux formes de la carte électronique.

Je commence juste par tracer sur le bois :
- la forme de l'intérieur de ma boîte,
- le contour de la pile de 9V, qu'il va falloir complètement évider,
- le contour de la carte électronqiue du testeur,
- et enfin, les endroits qu'il va falloir creuser sous celle-ci pour y loger les composants qui dépassent !

Etape 2 : Usiner le support en bois de fond de boîte

Medium lcr t3   2

Sculpture du bois

Là, j'ai un super atout pour aller vite et sculpter mon bout de bois "comme du beurre", un défonceuse !
Si vous ne connaissez pas, c'est juste un moteur qui entraîne une "fraise" à très haute vitesse (20 à 30 000 tr/min) et qui permet de... presque tout faire dans du bois ! ;o)
Une sorte de toupie, mais à l'envers, très utilisée chez les anglo-saxons mais plus confidentielle dans nos pays... dommage ! (évitez quand même les défonceuses d'entrée de gamme à 20€... ça reste un outil qui ne s'utilise pas sans quelques précautions, et ça pourrait vous dégouter de découvrir cet engin aux capacités incroyables).

Je règle donc la profondeur de descente de ma fraise à l'épaisseur de mon bout de bois pour usiner l'emplacement de la pile, puis à 5mm (hauteur du composant le plus "haut" du testeur) pour creuser un dégagement permettant aux composants en face inférieure du testeur de ne pas toucher ma pièce de bois.

Bien sûr, tout cela est réalisable avec une perceuse, un ciseau à bois... et un peu plus de patience !

Découpe du bois

Il s'agit, pour finir, de découper la pièce de bois elle-même (3 coups de scie circulaire pour ma part, mais une bonne scie à main ira aussi), de la poncer puis d'arrondir ses angles pour qu'elle épouse au mieux les formes de la bois métallique.

Etape 3 : Placer le support de bois en fond de boîte

Medium lcr t3   3

En arrondissant un peu les arètes de la face inférieure de mon morceau de bois, celui-ci est rentré du premier coup, en forçant juste un peu pour passer la partie un peu plus étroite du haut de la boîte.

Puis je me suis "amusé" à pyrograver le bord du support pour indiquer la nature du testeur... mais bon, des goût s et des couleurs... ;o)

Etape 4 : Mise en place du testeur !

Et voià, ne reste plus qu'à insérer la pile de 9V dans son logement, puis de placer la carte électronique du testeur par dessus, en la fixant avec deux petites vis à bois.

Petit test pour vérifier que tout est OK : impeccable !

Au final, je me retrouve avec une belle petite boîte mystère, facilement transportable, qui remplit parfaitement son rôle de protection... et fait parler les curieux !!!

Etape 5 : Pour aller plus loin...

Medium lcr t3   6

Par rapport à mon testeur :

J'ai finalement dû retirer le capuchon de mon bouton poussoir... le couvercle de ma boîte appuyant dessus de manière inopinée !

J'aimerais aussi souder un groupe de 6 picots en face inférieur de mon testeur, afin de pouvoir le raccorder à un programmeur qui me permettrait de le mettre à jour (je suis en v2.07 alors que celui présenté sur le site framboise314.fr est en v2.68 par exemple).
Mais... il faut démonter l'écran LCD pour ce faire, et surtout, je ne dispose pas d'un tel programmeur pour le moment... et n'ose pas me lancer avec une carte Arduino, à voir...

Et plus généralement :

Plus généralement, on découvre sur le Net que ce genre de testeur est issu d'un projet passionnant à découvrir sur ce site

Et qu'il en existe une foultitude de variantes, avec parfois des possibilités de modifications / améliorations intéressantes, à découvrir sur ce pdf !
