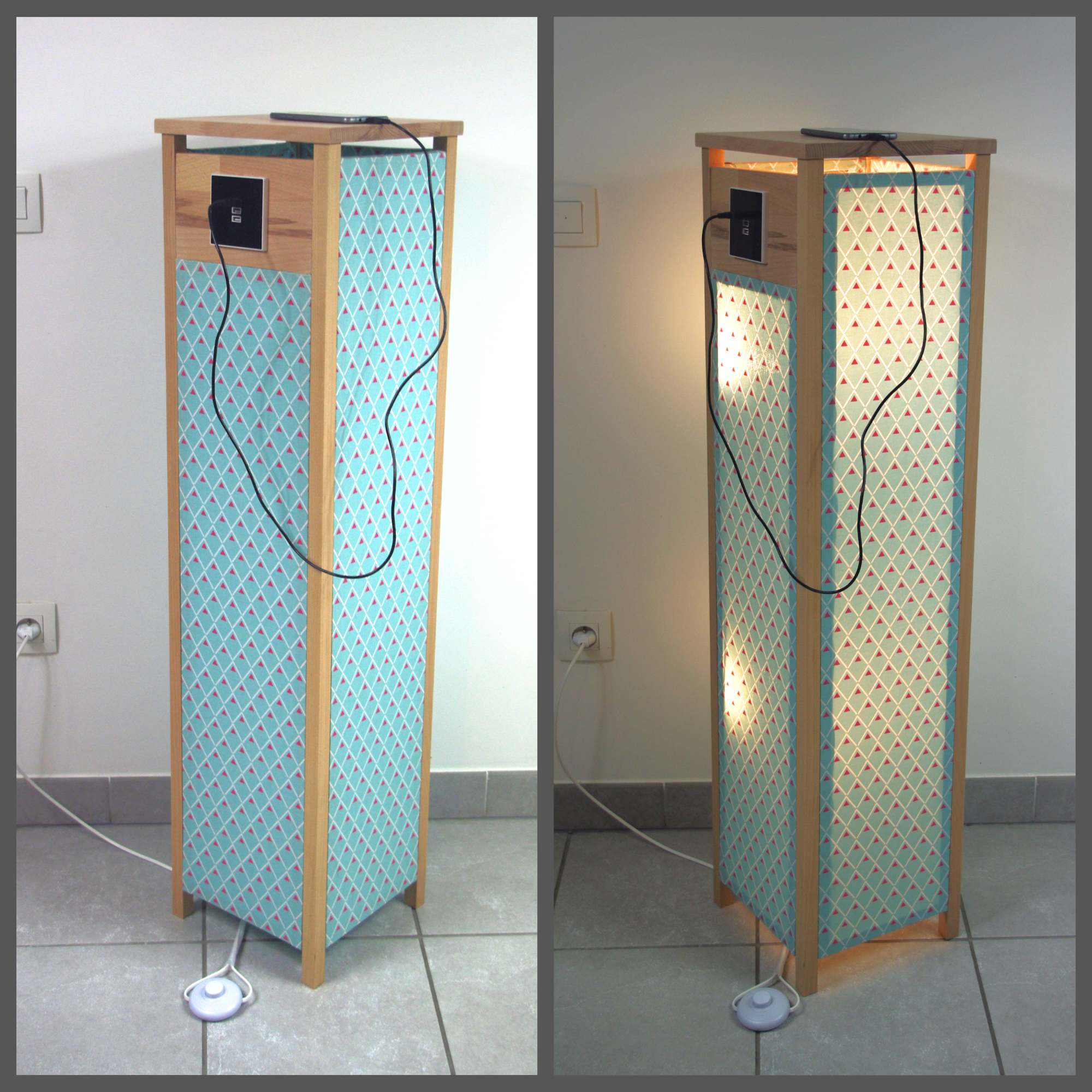

Luminaire design et pratique avec son chargeur USB intégré

Sauvegarder: 11 J'aime

Partager:

Difficulté:

Un DIY déco et pratique : apprenez à réaliser simplement une lampe design avec son chargeur USB intégré. Le plus : c'est vous qui choisissez le tissu qui s'accordera avec votre intérieur.

Matériel :

Budget : 1€

Etape 1 : Le matériel en détails

- 1 Tablette en hêtre 120cmx30cm ép. 18mm : https://www.leroymerlin.fr/v3/p/produits/tablette-hetre-lamelle-colle-l-120-x-l-30-cm-ep-18-mm-e1401635471?queryredirect=a_fp_tablette_hetre_lamelle_colle__l_120_x_l_30_cm_ep_18_mm&numpage=1


- 3 Tasseaux en hêtre 22mmx22mm longueur 240cm : https://www.leroymerlin.fr/v3/p/produits/tasseau-hetre-sans-noeud-rabote-22-x-22-mm-l-2-4-m-e62032?queryredirect=a_fp_tasseau_hetre_sans_noeud_rabote__22_x_22_mm__l_2_4_m&numpage=1


- 4 Tasseaux MDF 16mmx16mm longueur 244cm : https://www.leroymerlin.fr/v3/p/produits/tasseau-medium-mdf-rabote-16-x-16-mm-l-2-44-m-e156977#&xtmc=tasseau_mdf&xtcr=9


- 1 sachet de 50 chevilles bois diamètre 6mm : https://www.leroymerlin.fr/v3/p/produits/lot-de-50-chevilles-bois-brut-hettich-l-30-mm-e22352?queryredirect=a_fp_lot_de_50_chevilles_bois_brut_hettich__l_30_mm&numpage=1


- 1 sachet de vis 3x30 tête fraisée: https://www.leroymerlin.fr/v3/search/search.do?keyword=vis+Diam.3+mm+x+L.30+mm


- 1 sachet de vis 3x40 tâte fraisée : https://www.leroymerlin.fr/v3/search/search.do?keyword=vis+Diam.3+mm+x+L.40+mm


- 2 crochets "omega" (voir photo)


- 2 douilles E27 : https://www.leroymerlin.fr/v3/p/produits/douille-electrique-a-vis-e27-abs-blanc-e1500587068#&xtmc=douille_e27&xtcr=24


- 5m de fil électrique 2 conducteurs


- 1 interrupteur à pied : https://www.leroymerlin.fr/v3/p/produits/interrupteur-a-pied-blanc-zenitech-2-a-460-w-maxi-e62621?queryredirect=a_fp_interrupteur_a_pied_blanc_zenitech__2_a__460_w_maxi&numpage=1


- De la gaine spirale : https://www.leroymerlin.fr/v3/p/produits/gaine-range-cable-transparent-pour-moulure-h-200-x-p-1-cm-e1401148585?queryredirect=a_fp_gaine_range_cable_transparent_pour_moulure__h_200_x_p_1_cm&numpage=1


- 2 connecteurs wago 3 fils : https://www.leroymerlin.fr/v3/p/produits/lot-de-50-bornes-automatiques-a-levier-2-5-mm2-3-entrees-rigide-et-souple-wago-e1401450240?queryredirect=a_fp_lot_de_50_bornes_automatiques_a_levier__2_5_mm___3_entrees_rigide_et_souple_wago&numpage=1


- 1 chargeur usb encastrable :  https://www.amazon.fr/gp/product/B01FXCNYIE/ref=oh_aui_detailpage_o03_s00?ie=UTF8&psc=1



Etape 2 : Les outils

En photos :

- Scie égoïne

- Équerre

- Foret 2mm + fraise pour têtes de vis

- Foret 6mm + butée de profondeur + centreurs pour chevilles de 6mm

- Serre-joints de différentes tailles

- Presses d'angle



Et aussi :

- Mètre-ruban

- Tournevis

- Pince coupante

- Pinces à dénuder

- Cutter / ciseaux

- Colle à bois

- Papier abrasif de différents grains

- Scie-cloche de diamètre adapté au chargeur USB à encastrer (J'ai utilisé du 62mm)

- Agrafeuse d'ameublement



Optionnel (mais ça facilite la vie !) :

- Scie circulaire

- Visseuse

- Ponceuse orbitale

- Boites à onglet


Etape 3 : La découpe du bois

Pour ce projet, nous allons avoir besoin des découpes suivantes :


- Dans les tasseaux en hêtre de 22mmx22mm : 4 unités de 110cm


 - Dans les tasseaux en MDF de 16mmx16mm : 6 unités de 103cm, 2 unités de 90cm, 8 unités de 18,5cm


- Dans la tablette en hêtre : 1 rectangle de 13cmx21,7cm, 1 carré de 27,5cmx27,5cm


Avant chaque découpe, prenez votre temps pour mesurer et tracer précisément à l'aide d'un mètre et d'une équerre.


Astuce : pour découper les tasseaux plus rapidement, assemblez-les à l'aide de serre-joints pour en couper plusieurs d'un seul coup de scie !

Etape 4 : Assemblage des cadres en MDF

Nous devons réaliser 4 cadres de MDF grâce aux tasseaux découpés précédemment : 3 d'entre eux seront construits à partir des morceaux de 103cm et de 18,5cm. Le dernier sera assemblé à partir des morceaux de 90cm et de 18,5cm.


- Assemblage du cadre grâce aux presses d'angle

- Pre-perçage avec un foret de 2mm

- Fraisage pour permettre l'encastrement des têtes de vis

- On retire la presse d'angle de l'angle que l'on s’apprête à coller/visser

- Pre-vissage

- Collage

- Vissage complet sans trop serrer la vis pour éviter de faire éclater le tasseau


On procède de la même manière pour les 4 cadres

Etape 5 : Préparation du support d'encastrement du chargeur USB

Sur le rectangle en hêtre de 13cmx21,7cm, tracez le centre (grâce aux diagonales) puis,percez à la scie-cloche le trou qui va permettre d'encastrer le chargeur USB

Etape 6 : Assemblage du support d'encastrement sur le petit cadre en MDF

- Sur le haut du petit cadre en MDF, percez 3 trous au foret de 6mm.

- Positionnez les centreurs

- Pressez le support d'encastrement contre les pointes des centreurs.Celles-ci vont marquer l'emplacement des perçages

- Percez à l'aide du foret de 6mm

- Placez les chevilles SANS LES COLLER pour tester votre assemblage, puis retirer les chevilles. L'assemblage sera collé plus tard



Etape 7 : Assemblage des cadres MDF avec les tasseaux en hêtre

Pour chacun des cadres, procéder de la façon suivante :


- Tracez un repère à 2 cm du haut de chaque tasseau en hêtre

- Percez 4 trous sur les côtés gauche et droite (longs côtés) des cadres en MDF

- Positionnez les centreurs

- Pressez le tasseau en hêtre contre le cadre, en veillant bien à aligner le repère tracé précédemment (à 2cm du haut de chaque tasseau) avec le haut du cadre en MDF

- Positionnez les chevilles SANS LES COLLER et testez votre assemblage. Les assemblages seront collés plus tard


Etape 8 : Montage à blanc de la structure

Pour vérifier l’ensemble de notre structure, un assemblage complet à blanc s'impose. Ne soyez pas impatient : ne collez rien à ce stade car nous allons démonter tout ça pour recouvrir les cadres MDF de tissus !

Etape 9 : Pose du tissu

Après avoir démonté la structure, il est maintenant temps d'habiller les cadres MDF avec le tissu de votre choix.


- Découpez le tissu en laissant une marge de 5 cm tout autour du cadre

- Rabattez le tissu sur le cadre et agraphez-le

- A l'aide d'un cutter, libérez les trous servants aux assemblages

Etape 10 : Assemblage définitif

Il s'agit maintenant d'assembler définitivement la structure en veillant à bien coller chaque cheville de part et d'autre de l'assemblage. Maintenez les assemblages à l'aide de serre-joints pendant le séchage de la colle.

Etape 11 : Assemblage du plateau

- Percez à l'aide du foret de 6mm un trou sur le haut de chaque tasseau (au centre)

- Positionnez les centreurs

- Positionnez le plateau et le presser contre les centreurs

- Percez le plateau avec le foret de 6mm

- Positionnez les chevilles et les coller dans les tasseaux (ne pas coller le plateau à ce stade)

Etape 12 : Installation du circuit électrique

- Vissez les crochets "omega" à l'intérieur à cheval sur un angle

- Réalisez le circuit électrique tel que montré sur la photo

- Encastrez le chargeur USB et clipsez les douilles dans les crochets "omega"


Astuce : utilisez de la gaine spirale partout où c'est nécessaire pour maintenir les fils électriques entre eux

Etape 13 : C'est la fin !

Il ne reste plus qu'à coller les plateau et c'est fini :-)
