Fabriquer un plateau magnétique pour imprimante 3D

Img 20180223 183329

Difficulté:

L'impression 3D c'est vraiment une technologie cool qui n'est encore qu'à ses débuts.

Ca va faire 2 ans que je fais de l'impression 3D et un truc qui peut être pénible c'est de décoller une pièce de son plateau sur le buildtak.

J'ai vu sur le groupe facebook dagomaniak un fameux Julien qui a créé des plateaux magnétiques pour ces imprimantes et après quelques échanges en commentaires. Je me suis dis que j'allais créer le mien.

Matériel

Img 20180220 203131

Budget:

20 €
  • 1 x buildtak
  • 2 x feuilles A4 magnétiques de 0,8mm d'épaisseur
  • 1 x paire de ciseaux
  • 1 x feuille d'aluminium

Etape 1 : On mesure son plateau

J'ai une discovery 200 et j'ai donc mesuré mon plateau existant soit 21 cm X 21 cm.

J'ai donc dû trouver un buildtak d'au moins 21 cm X 21 cm.

En cherchant sur amazon, j'ai trouvé un buildtak vertex de 21,5 cm X 24 cm pour 15€.

Etape 2 : Couper le buildtak et les feuilles magnétiques à la bonne taille

Comme mon plateau fait 21 cm X 21 cm, je dois découper le buildtak et les feuilles magnétiques de la même taille. C'est relativement simple, il faut juste découper toutes les plaques à la bonne taille à l'aide de ciseaux.


Etape 3 : Assemblage des plaques

Les feuilles A4 magnétiques ont une face autocollante et l'autre face est composée uniquement de la partie magnétique.

Sur la première feuille, on colle le buildtak sur la partie noire en retirant l'opercule sur le buildtak. Ensuite, on vient coller une feuille d'aluminium en retirant l'opercule de la feuille magnétique.

La feuille d'aluminium permet de sensibiliser le palpeur à l'épaisseur de la plaque.


Pour la 2nd feuille, on retire simplement l'opercule et on la colle directement sur son plateau d'impression.  Petit conseil sur ce point, nettoyez vous la surface de votre plateau avec de l'alcool à 90°C et laissez sécher pour améliorer l'adhérence de la feuille sur le plateau de l'imprimante.


Etape 4 : Dernier effort, on recalibre la hauteur d'impression

Img 20180221 075354

Maintenant que le plateau magnétique pour l'impression 3D est monté, il faut juste recalibrer le niveau d'impression.

Etape 5 : Maintenant, on se régale !

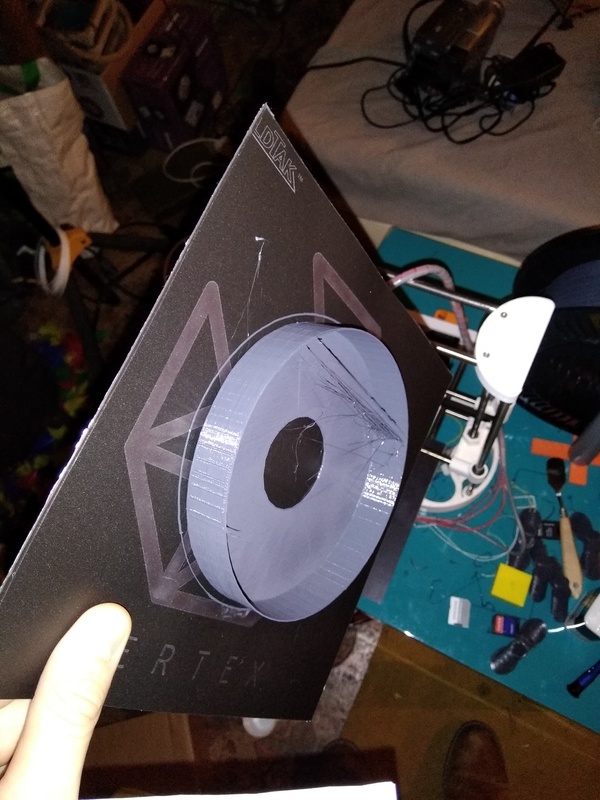

On peut maintenant décoller la partie supérieure du plateau et simplement la tordre légèrement pour décoller la pièce.

Bon print et simplifiez vous la vie :)

Sources:

idée inspirée de la vidéo de Julien sur youtube https://www.youtube.com/watch?v=jsthHYv1f4w



Vous aimez ce tutoriel ?


Junior76

13 mai 2018 à 11:45

Bonjour, serait il possible d'avoir la liste du panier à acheter avec les références sur amazon ? il y à de nombreux articles presque similaires à différents pris mais surtout avec des commentaires pas toujours super ... Merci d'avance

Ipxav

13 mai 2018 à 16:35

salut junior !
Je te met les liens vers les buildtaks Buildtak - film d'adhérence de 254 x 254 mm pour plateau d'imprimante 3D et les feuilles magnétiques A4
