Un capteur de température/humidité en WIFI avec une page Web

image principale Un capteur de température/humidité en WIFI avec une page Web

Difficulté:

La node NodeMcu une devboard basé sur l’ESP8266



Nous allons fabriquer un capteur de température et d’humidité connecté à un réseau Wifi qui présentera ces résultats sur une page web.
Voici les vidéos du tutorials qui supportes le texte :
https://www.youtube.com/playlist?list=PLyKgrwooCKT9jv_3O-LfhL22uCyQlDPzm

Matériel :

Budget : Non défini

Etape 1 : Le composant central ESP8266


La NodeMcu est une platine de développement autour du composant ESP8266. L’ESP8266 au-delà d’un composant de communication wifi est un microcontrôleur à part entière.
Il possède 14 E/S digitales et une entrée analogique, la NodeMcu permet de s’en servir simplement en apport un liaison série via USB pour le programmé, une régulation de tension à 3,3V sur la liaison USB, un bouton pour flasher le circuit et un bouton reset.

Etape 2 : Installation :


Pour faire fonctionner le node, nous allons avoir besoins des éléments suivants :
Un driver pour que la liaison USB/Série fonctionne
Un outil de flash pour mettre la node à jour
Un outil de gestion pour charger le code et passer des commandes à la NodeMcu
Le GITHUB de la NodeMcu se trouve ici : https://github.com/nodemcu/
Installer le divers qui se trouve ici : https://www.silabs.com/products/mcu/Pages/USBtoUARTBridgeVCPDrivers.aspx
Téléchager le dernier Firmware (pour le tuto pernez le en mode float): https://github.com/nodemcu/nodemcu-firmware/releases
Télécharger et dezipper ESPlorer : http://esp8266.ru/esplorer/
Télécharger l’outil de flash : https://github.com/nodemcu/nodemcu-flasher/tree/master/Win64/Release

Etape 3 : Flasher le composant


Dans l’onglet config, mettez le chemin vers le firmware que vous avez télécharger, cocher la case.
Appuyer sur le bouton flash de la NodeMcu (et rester appuyé), Dans l’onglet Opération appuyez sur flash et attendez la fin de l’opération (la barre bleue se remplit).
Voilà notre composant est à jour, nous allons pouvoir le programmer

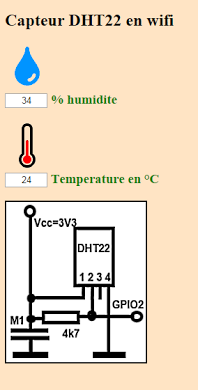

Etape 4 : La connectique


Rien de difficile suivez le schéma

Etape 5 : Le code :


Le code du tuto se trouve ici : https://github.com/pihito/nodeMcuTutorial/blob/master/DHT.lua
Si vous n’avez jamais fait de lua, je vous conseille la lecture de ce site : http://www.luteus.biz/Download/LoriotPro_Doc/LUA/LUA_Training_FR/Introduction_Programmation.html
Et la sheet de synthèse : http://thomaslauer.com/download/luarefv51.pdf

a.Connexion au wifi :
Le code ci-dessous permet de se connecté au wifi, remarquez le 1 dans les paramètres de la fonction wifi.sta.config qui permet de connecter la node quand le wifi est à porté

–fonction de connexion au WIFI en mode station
function connect()
wifi.setmode(wifi.STATION)
wifi.sta.config(SSID, PASSWORD, 1)
wait_for_wifi_conn ( )
end

b.Attendre que le wifi soit connecté avant de continuer
Comme on ne connait la le temps de connection au wifi on réaliser un wathdog avec un timer pour suveiller que nous nous sommes connecté. Le timer utilise un callabck qui est ici réaliser à l’aide d’une fonction anonyme :
function wait_for_wifi_conn ( )
tmr.alarm (1, 1000, 1, function ( )
if wifi.sta.getip ( ) == nil then
print (“Waiting for Wifi connection”)
else
tmr.stop (1)
print (“ESP8266 mode is: ” .. wifi.getmode ( ))
print (“The module MAC address is: ” .. wifi.ap.getmac ( ))
print (“Config done, IP is ” .. wifi.sta.getip ( ))
…….
end
end)
end
Bien nous allons trarvailler cette fonction annonyme pour remplacer les « …. » par le lancement du serveur web.

c.Lancer le serveur et intercepter les demandes de connexion
Rien de plus simple, on a une fonction qui crée un serveur TCP puis on écoute le port 80 avec celui-ci (et le port 80 est le port standard du http hein). Dans la fonction d’écoute on passe le nom d’une fonction qui sera appelée en cas de connexion.
–lancement du serveur web
svr = net.createServer (net.TCP, 30)
svr:listen (80, http_conn)
d.Lire le capteur :
La lecture se fait via l’objet dht inclus dans le firmware de base. La seule particularité ici est dû au langage LUA qui permet à la fonction dht.read de retourner plusieurs paramètres en une seule fois.

–lecture du capteur de température
–pin : numéro de la patte ou est branche le capteur
–temp,humi temperature et humidite
function readDht(pin)
status,temp,humi,temp_decimial,humi_decimial = dht.read(pin)
if( status == dht.OK ) then
print(“DHT Temperature:”..temp..”;”..”Humidite”..humi)
elseif( status == dht.ERROR_CHECKSUM ) then
print( “DHT Checksum error.” );
elseif( status == dht.ERROR_TIMEOUT ) then
print( “DHT Time out.” );
end
return temp,humi
end

e.Traiter les clients :
C’est la fonction http_comm que j’ai créé qui se charge du traitement, elle prend une connexion, affiche l’entête http dans la console, envoie une réponse, une fois envoyé ferme la connexion. Tous cela utilise des callbacks avec des fonctions anonymes d’où l’intérêt de bien indenter le code.
— fonction de prise en charge des clients web, renvoie la pages HTML
function http_conn(sock)
sock:on(“receive”,function(sock,payload)
print(payload) — for debugging only
–generates HTML web site
temp,humi =readDht(PIN)
sock:send(……)
sock:on(“sent”,function(sock) sock:close() end)
end)
end
f.Envoyer la purée HTML
Il ne reste plus qu’à envoyer le HTML dans la fonction send, c’est du HTML standard. La seule particularité est la syntaxe ‘..variable..’ au milieu du code qui réalise une concaténation de la string et d’une variable avec l’opérateur ..
Je vous laisse regarder le code HTML dans le GitHub.

Et voilà….

Sources :

https://github.com/pihito/nodeMcuTutorial/blob/master/DHT.lua


Salut Seb, j'ai refait le montage ça marche nickel. Sur ton schéma il y a un petit bug sur le GND qui est mal cablé sur le schéma. Par contre quand je débranche le nodemcu du pc et que je le branche sur une alim de téléphone ça ne se connecte pas sur le wifi :S.
Merci pour le tuto en tout cas 🙂

Salut Sébastien,
Merci pour le tuto. Je l'ai suivi et ça fonctionne bien (mon capteur est un DTH11).
Pour répondre à Ipxav, pour que le script lua démarre tout seul, il faut le nommer init.lua. Comme ça sans l'ordi, juste avec une alimentation 5V, ça fonctionne très bien.

nickel merci beaucoup fred 🙂 je teste ça ce soir !

Un peu mieux : tu le script dth.lua et tu créé un autre script init.lua ( aussi) dans lequel tu a juste mis : . C'est plus jolie comme solution!

Super ça fonctionne merci !

Bonjour, Super tuto mais j’aurais quelques petites questions. Je suis super nul en électronique, résistances, ohm, et tous ce bazar. J’ai acheté le matériel mais j’aimerais un peu d’aide pour la valeur de/des résistance(s) et surtout pour le montage. Si en plus le programme était adapté ce serait le top. Voilà le matériel dont je dispose: – NodeMCU LUA ESP8266 (CH340G TE390) de XSource – Breadboard 3.3V-5V (avec alim. 5V 3000 mA) – Résistances 1 K Ohm (0.25W) – 2 sondes DS18B20 (longueur de câble 1 M) – 1 capteur T°/Humidité DHT22/AM2302 J’aimerais donc pouvoir adapté ce tuto pour non pas une seule sonde mais pour les 3. Comme dit plus haut je suis nul en électronique donc comment assembler tous ce petit monde pour avoir dans mon Jeedom la remontée des 2 capteurs de T° plus celle d’humidité. Si quelqu’un avait l’amabilité (et la patience) de me faire un petit plan de montage, ainsi que l’adaptation du programme je lui serais éternellement reconnaissant 😉 Un grand merci d’avance Bonne journée, @+ Benoît

Bonjour, Pour ma part ,j'aimerai brancher mon thermosenseur extérieur qui s'active à -12° pour être notifier sur mon telephone android Pensez vous le projet réalisable? Merci. MJ. Martin " petit québécois voulant maximiser son système de chauffage"

Salut à tous si tu as une réponse tiens moi au courant ça m intéresse vraiment ce tuto ! Cordialement à plus les amis

Bonjour


Que cherchez vous à faire Whitewidows ?

Bonjour,

J'ai un sketch très voisin avec le même matériel, mais le petit plus c'est la routine qui écrit les valeurs dans une base de donnée SQL !
Un datalogger wifi avec le matériel présenté ci dessus !
Mis à dispo à la demande (je ne sais pas le déposer ici)

Ecrit en Arduino

NB : préférez le DHT22 qui est plus précis que le DHT11 pour un prix voisin...
