Transformer une Alim PC, l'autre méthode

Bq2yfipceket5ueodlci

Difficulté:

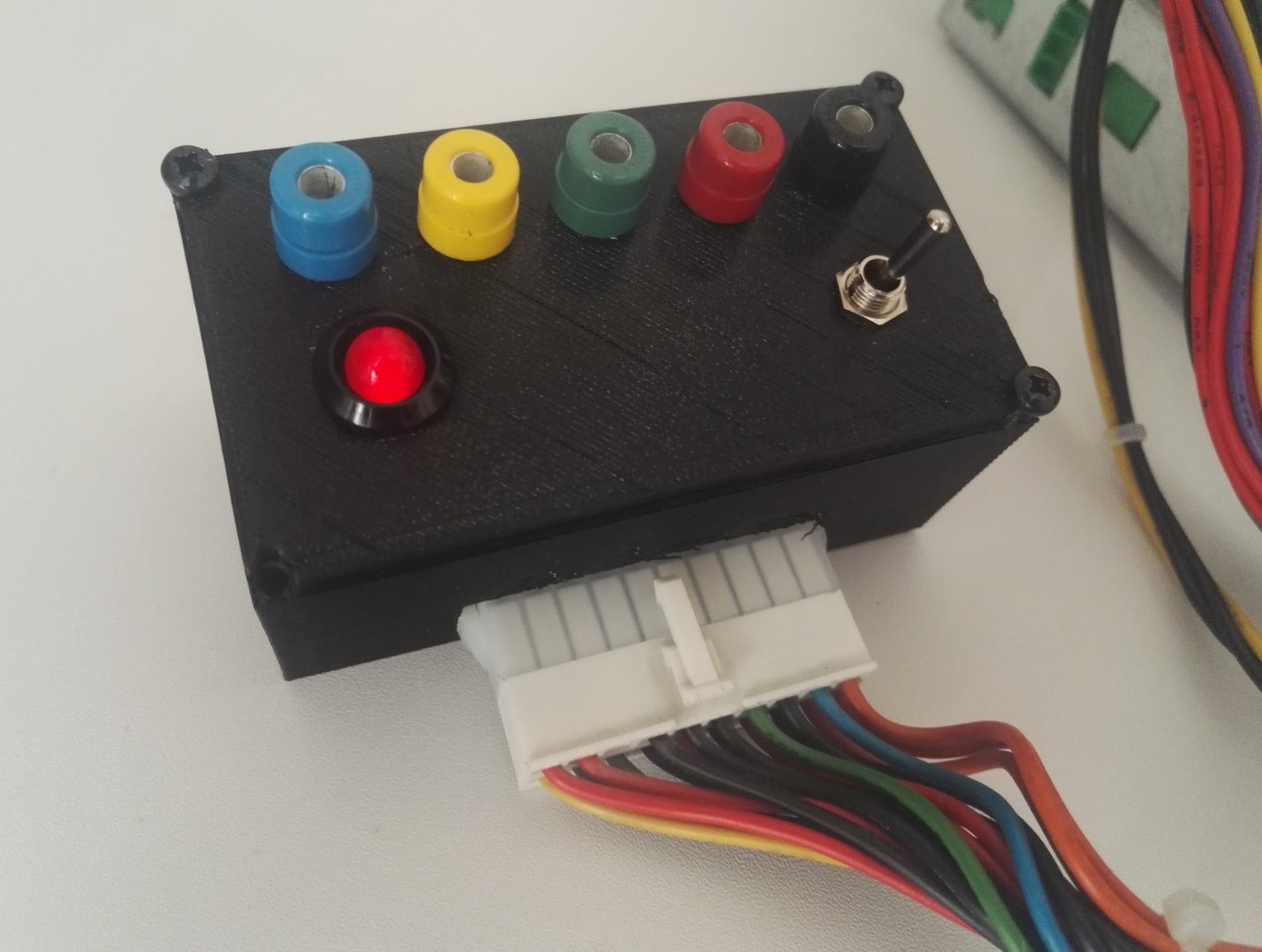

Vous avez une alimentation de PC et vous voulez la transformer pour une alimentation "labo" pour vos projets? Il y a énormement de tutoriels sur Internet mais généralement cela nécessite d'ouvrir son alimentation, faire des trous etc... Cette méthode loin d'être la meilleure, consiste à utiliser un boitier extérieur qui se branche sur la molex 20 points. L'avantage? C'est propre, jolie, ça évite de modifier l'alimentation et peut se mettre sur n'importe quelle alimentation. Le but de ce tuto est de vous donner d'autres idées, vous pouvez ajouter une sortie USB ou autre en fonction de vos besoins. Vous avez frappé à la bonne porte ;)

Matériel

  • Fiches bananes femelles de différentes couleur
  • Interrupteur On/OFF
  • Led et support LED
  • Connecteur Molex 20 Males Type ATX

Etape 1 : Impression 3D

Pbhgngxqy0uovhyjqwl6

J'ai modélisé un petit boitier sous Soldiworks en 2 parties, une partie en Haut pour les fiches bananes, interrupteur et  Led, et une partie en Bas pour le connecteur Molex.

Les fichiers sont disponibles sur le tuto ou sur Thingiverse : http://www.thingiverse.com/thing:1845028

Il y a les fichiers STL et fichiers Solidworks 13 pour que vous puissiez modifier à votre guise et en fonction du matériel à disposition

Etape 2 : Placement des fiches bananes

Je me suis procuré sur RS (je n'ai plus la référence sous la main) 5 fiches bananes de couleurs corresspondants aux différentes tensions :

Noir => GND

Rouge => 5V

Vert => 3.3V

Jaune => +12V

Bleu => -12V

J'ai ajouté sur les fichiers 3D les labels directement devant chaque fiches bananes.

N.B : Il faut savoir que les connecteurs molex des alimentation de PC sont normés, que ce soit en 20 points ou 24, les couleurs des différentes tensions et signaux sont les même :

C.f cette image

Etape 3 : Le connecteur principal

Qoz3rkmnh4va7glsjw93

La difficulté de cette réalisation est de trouver le connecteur Molex 20 points femelle,

soit vous en récupérer sur une carte mère, soit vous acheter le connecteur et des contacts à sertir, soit vous cherchez sur Internet des connecteurs tout fait. J'en ai trouvé un sur RS il y a fort longtemps et difficile de retrouver la référence.

Il suffit ensuite de glisser le connecteur dans l'ouverture prévue dans le boitier du bas, les dimensions sont "juste" pour que le connecteur se coince et puise se plugguer plus facilement sur son homologue

Etape 4 : On/OFF

J'ai placé ensuite un interrupteur ON/OFF et soudé le fil vert et un GND

Etape 5 : La petite lumière

J'ai placé une led Rouge 8mm dans son support que j'ai inséré sur le boîtier du haut.

J'ai soudé une résistance de 220 ohm sur l'anode puis sur le GND, et le fil gris sur la branche + de la Led.

Le fil gris représente "power on" , quand l'alimentation se met en route, un signal 5V est renvoyé ce qui allume la Led.

Etape 6 : Souder les fiches bananes

Dy4zthcobcy5ub0t4aqd

J'ai soudé ensuite les fiches bananes aux bonnes tensions en respectant les couleurs.

Attention à ne pas trop chauffer car le plastique risque de fondre.

Etape 7 : Et Voilà!

Dernière étape :  tarauder les 4 trous en M3 si vous pouvez, sinon le scotch ça fonctionne très bien aussi XD

Plugguer les connecteurs ensemble, allumer et vérifier vos tensions :)
