Transformer la chaleur en électricité

Sauvegarder: 2 J'aime

Partager:

Difficulté:

Comment recharger son téléphone avec un générateur peltier (est ce que ça fonctionne ?)



Je suis très curieux, trop curieux même et je part du principe que l’on peut tout faire soi-même. C’est pourquoi quand j’ai vu dans un documentaire sur la Mongolie, un mongole rechargeait son téléphone sur un poêle à bois qui chauffait sa yourte (oui, je sais je regarde des supers documentaires), j’ai voulu fabriquer la même chose. Et j’étais fasciné de voir de la chaleur transformée en électricité mais sans faire tourner de turbine.
Comme je n’ai pas de poêle à bois, j’ai fabriqué à l’aide d’une canette de soda un petit réchaud à alcool à brûler qui monte à 290°C donc attention c’est très chaud.
Vidéo du test ci-dessous :
https://www.youtube.com/watch?v=A3ue7STiA9A

Matériel :

Budget : 1€

  • – un moteur électrique d’hélicoptère récupéré sur une carcasse d’hélicoptère électrique
  • – la pale et ses engrenages
  • – des générateurs Peltier
  • – un refroidisseur passif de serveur
  • – une plaque de métal
  • – une perceuse
  • – une pince déchiqueteuse
  • – 4 vis et 8 boulons
  • – de la pâte thermique

Etape 1 : La découpe de la plaque de métal et coller les générateurs

J’avais des plaques de métal qui trainaient dans ma cave, je l’ai donc coupé et percé pour y intégrer les générateurs Peltier.
On utilise ensuite la pâte thermique pour fixer les générateurs Peltier entre le radiateur en cuivre et la plaque de métal.
Le générateur fonctionne en chauffant la partie inférieure et de refroidir la partie supérieure du générateur Peltier. Plus la différence de température et importante plus la tension est importante.

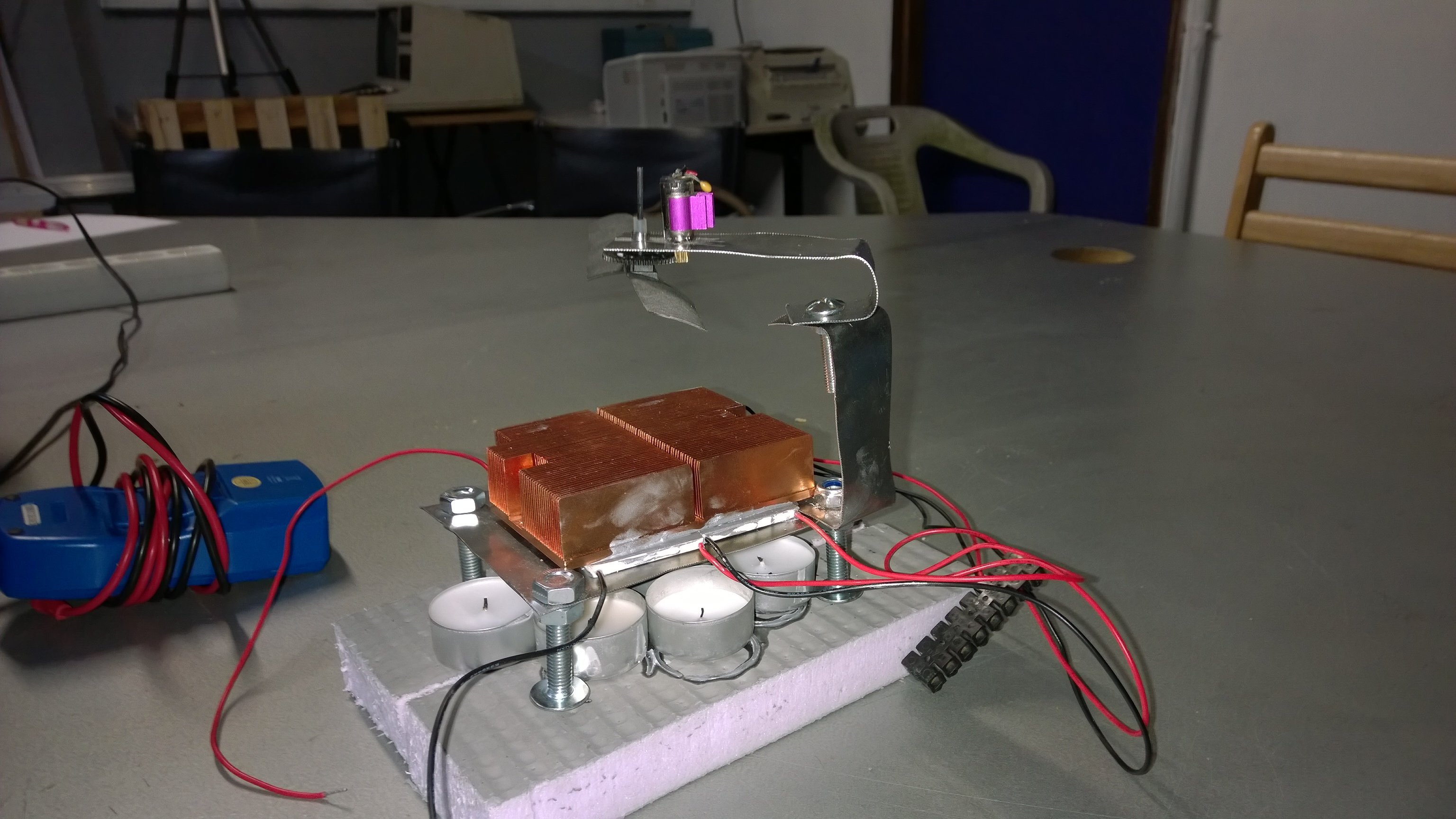

Etape 2 : Installation du moteur

J’ai découpé une autre plaque de métal plus fine pour fixer le moteur en hauteur pour ventiler le radiateur en cuivre. L’électricité générait par le réchaud à alcool permet de d’alimenter le ventilateur qui refroidit le dessus et l’électricité générait en plus recharge le téléphone.
Pour améliorer les performances, il faut refroidir le dessus avec de la glace ou un récipient remplit d’eau froide.

Etape 3 : Mise en marche et test

https://www.youtube.com/watch?v=A3ue7STiA9A

On branche ensuite les générateurs peltier en série pour avoir le maximum de tension et on branche le moteur en direct sur les générateurs. Après plusieurs test avec un multimètre je suis monté à 7 volts mais le problème c’est la puissance. J’arrive à allumer une del mais même avec un pont de diode et un régulateur de tension ça ne charge pas efficacement mon téléphone portable.
Le rendement de conversion énergétique est vraiment mauvais mais l’objet est sympa et au moins on comprend le fonctionnement 🙂

Amusez vous avec un montage plus simple.

davidomo
07 - 07 - 2016 : 00:00

Bonjour,
c'est un bon début
vous dites que vous allumez une LED à quel intensité
peut être assez pour recharger une power bank solaire en m'étant à la place du panneau solaire ton générateur
rechercher Solar Power Bank sur http://fr.aliexpress.com/

bonne continuation

Ipxav
07 - 07 - 2016 : 00:00

Salut David,
J'essaierais de faire une vidéo pour montrer la luminosité de la led.

Bonne journée

davidomo
07 - 07 - 2016 : 00:00

Salut xav
je parlais de l'intensité en mA pour voir si elle est suffisante pour charger un accu

bonne journée

Ipxav
07 - 07 - 2016 : 00:00

Arf, je n'ai pas mesuré l'intensité générée mais c'est vraiment faible parce que quand j'ai mis le voltmètre juste pour mesurer la tension, l'hélice ralentit ! Je pense que c'est compliqué pour un powerbank. Sinon il faut augmenter le froid sur le radiateur par dessus avec quelques choses de froid pour augmenter le potentiel entre le chaud en dessous et le froid au dessus.

Barsa
07 - 07 - 2016 : 00:00

Expérience sympa
Faudrait essayer de mettre simplement un morceau de serviette éponge légèrement humide sous l'air du ventilo pour dissiper plus de chaleur et voir si tu peux améliorer un peu la production électrique…
