SESAME OUVRE TOI

Medium ygsgk79kglyirqnwtadh

Difficulté:

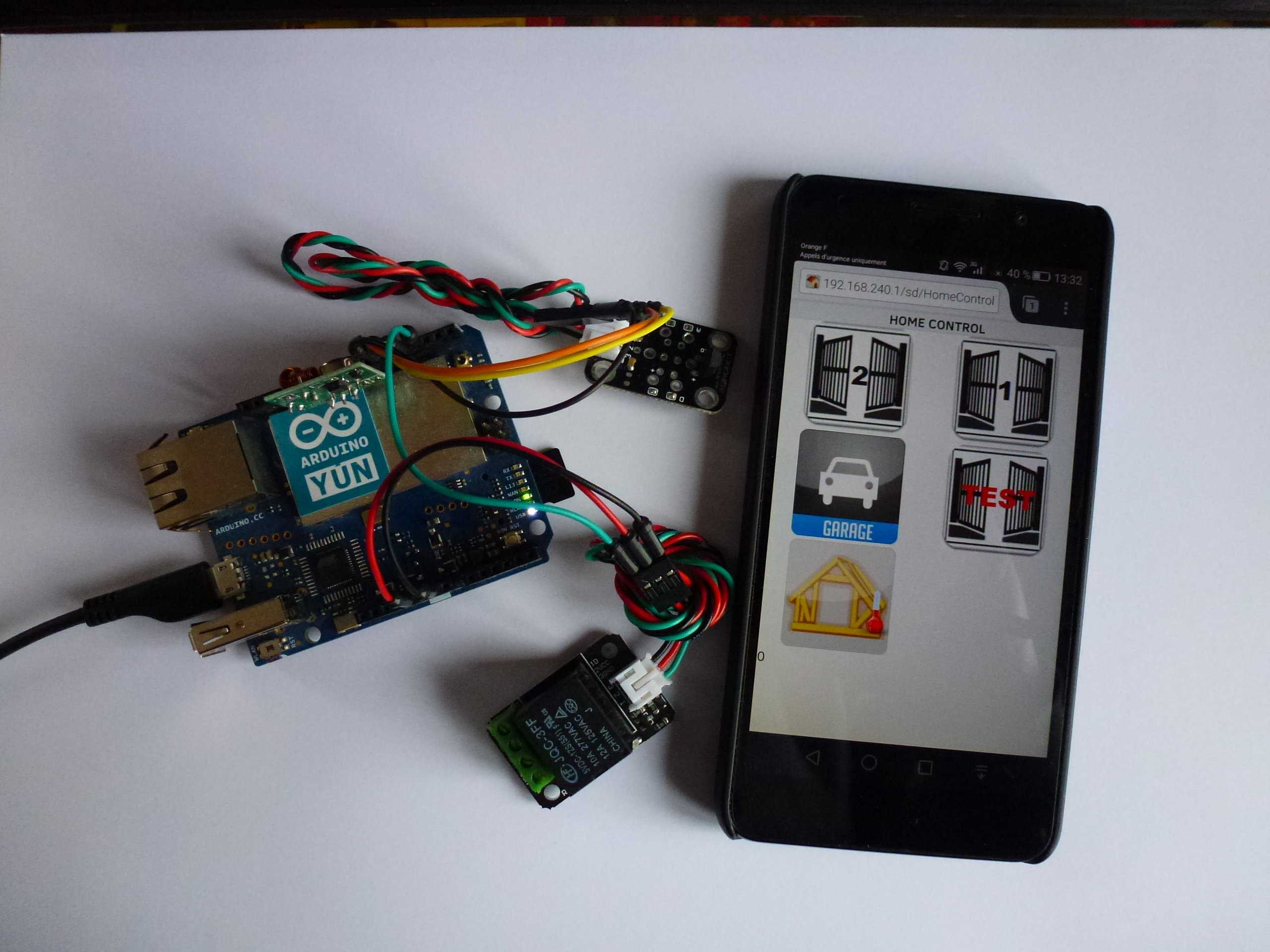

Ouvrir le portail et le garage avec son téléphone


Concevez une télécommande a partir de votre mobile pour ouvrir portail et porte de garage.
En prime vous avez la température dans votre garage!


Sortez vous balader en n’emportant que votre portable, laissez les clés de la maison à la maison!


Ce tutoriel s’adresse à une commande de portail type Avidsen et une motorisation de porte de garage
équipée d’une commande a contact sec.

Matériel

Medium rsdfzodlrexn7ccwtkfa

Budget:

80 €

1 Arduino Yun (50 euros)
1 module émetteur 433 MHz (3 euros)
1 module relais (8 euros)
1 module température du type DS18B20 ou équivalent (3 euros)
1 platine (3 euros)
1 carte micro sd (2 Mo suffit) (récupération)
1 Smartphone (je suppose que vous en avez déjà un) (une connexion 3G n’est pas nécessaire dans cette version)
quelques fils, un boitier

Etape 1 : Configuration de l’Arduinio Yun

Medium qr1psvnnobrqpfvip8yx


Première étape, configuration du réseau wifi de l’Arduino Yun

Le but étant ici de pouvoir se connecter en wifi directement sur la carte Arduino Yun,
pour cela suivez les étapes de la documentation
https://www.arduino.cc/en/Guide/ArduinoYun#toc14

Au final vous devez pouvoir vous connecter en wifi directement sur l’Arduino Yun

Etape 2 : Le montage

Le montage est relativement simple, il suffit de connecter les différents modules à la carte Arduino Yun:

1) Brancher le module émetteur 433 Mhz sur les broches 8,9 et 10 de l’arduino Yun (8 data, 9 Vcc, 10, GND)

2) Brancher la borne de commande du module relais sur la broche 3 de l’arduino Yun. Connectez
l’alimentation Vcc et GND du relais sur les broches 5V et GND de la carte Arduino Yun

3) Brancher la sonde de température sur les bornes 4(Bus), 5(Vcc) et 6(GND) de la carte Arduino Yun

Vous pouvez aussi choisir vos bornes et adapter en conséquence le programme de l’arduino

Voilà pour le montage, simple non, il reste plus qu’a télécharger le sketch HomeControl.ino

Etape 3 : Configuration pour le mobile

Medium nwtwcpgyfhfrvqm949ph

http://blog.ouiaremakers.com/wp-content/uploads/formidable/HomeControl-2.ino


La partie interface du mobile est en fait une page web fournie par l’Arduino Yun qui agit comme un serveur web.

Le navigateur du téléphone se connecte sur l’arduino Yun qui lui renvoi la page du site index.html. Pour se faire les pages du site web sont installées sur la carte sd permettant à l’arduino de les restituer lorsqu’une connexion est faite sur le serveur.

Insérer dans un lecteur de carte du PC votre micro sd, pour dézipper à la racine le fichier arduino.zip, vous devez retrouver sur la carte sd un répertoire
arduino qui contient tout les éléments nécessaire à notre projet.

Etape 4 : Connexion et tests

Medium jphfzujy5juquuvwsd9d

http://blog.ouiaremakers.com/wp-content/uploads/formidable/arduino.zip


Connecter votre téléphone en Wifi à la carte Arduino (Choisir le réseau wifi configuré dans l’étape 1).

Ouvrez votre navigateur web et entrer l’url suivante:

http://192.168.240.1/sd/HomeControl

Vous devez voir apparaitre l’interface de commande.

Utiliser le bouton portail 1 pour ouvrir un battant du portail, portail 2 pour les deux battants
le bouton garage activer le relais d’ouverture du garage et enfin le dernier bouton vous permet de connaitre la température ou est
installé le montage.

Etape 5 : Installation

Medium gipjbqtorujx9gbt9vp4


L’installation se résume à brancher le relais sur votre contact sec d’interrupteur de motorisation de la porte de garage. et à vérifier le bon fonctionnement. Vous pouvez changer le temps de fermeture du relais.

Pour l’alimentation il vous suffit de trouver n’importe quel chargeur usb (avec une prise micro usb pour brancher à l’Arduino Yun).

Vous pouvez également mettre l’ensemble dans une boite, pensez en ce cas a sortir une antenne du boitier en soudant un fil sur l’endroit prévu à cette effet sur le module émetteur.

Etape 6 : Evolutions

Medium g08x2zqmml2tyicmxzca

Pour les perspectives d’évolutions on peut songer à:

– Ajouter d’autres modèles de télécommande
– Une gestion porte de garage avec 2 relais, un pour ouvrir et l’autre fermer
– Ajouter une webcam pour visualiser qui se trouve devant la porte ou le portail

Je songe également à pouvoir accéder via internet aux fonctions du module, il suffit pour cela
de connecter la carte Arduino Yun sur sa box via l’interface internet (au besoin utiliser des
boitiers CPL, courant porteur en ligne) et de configurer le module réseau de la carte Arduino.
Pour cette dernière amélioration, la sécurisation doit être renforcée afin d’éviter un piratage.

Modifier mon Tutoriel

Vous aimez ce tutoriel ?


Ipxav

07 juil. 2016 à 10:35

Comment fais tu pour connaître les bonnes fréquences pour l'ouverture et la fermeture de ton garage ?

Merci pour le tuto !

Tygerlord

07 juil. 2016 à 10:35

Pour le portail j'utilise l'émetteur ok, (il suffit de faire la nouvelle télécommande au portail, comme un achat d'une nouvelle télécommande)


Pour le garage j'utilise le relais. La plupart des motorisations de garage peuvent être équipée d'un interrupteur manuel installé dans le garage pour commander l'ouverture/fermeture. C'est habituellement un interrupteur à contact sec (cad il suffit d'établir le contact entre les deux bornes, sans alimentation attention sinon on risque la destruction du matériel). Donc il suffit de brancher le relais sur ces bornes, en commandant sur le mobile l'action relais je ferme le relais ce qui ferme le contact et active la motorisation. En bref j'utilise pas d'émetteur pour la partie motorisation garage.


Inconvénient, il faut placer le montage près de la motorisation du garage.

Avantages, plus simple, plus universel et plus sécurisé.

davidomo

07 juil. 2016 à 10:35

Bonjour,

vraiment bien cette petite yun


pour “Je songe également à pouvoir accéder via internet aux fonctions du module, il suffit pour cela

de connecter la carte Arduino Yun sur sa box via l’interface internet (au besoin utiliser des

boitiers CPL, courant porteur en ligne) et de configurer le module réseau de la carte Arduino.

Pour cette dernière amélioration, la sécurisation doit être renforcée afin d’éviter un piratage.”


tu pourrais partir sur une session avec mot de passe plus reconnaissance de la mac adresse du telephone

Tygerlord

07 juil. 2016 à 10:35

Oui.


Je dois voir aussi pour avoir une connexion https sur la Yun, avec un accès par login/password aux apis de bridge de la Yun ça serait le top niveau sécurité.

Ipxav

07 juil. 2016 à 10:35

OK ! Tu as un récepteur quelque part, parce que je ne vois rien dans le tuto mais je vois bien dans le code ino. Je comprends bien la fonction on/off pour ouvrir ton garage sur la pin 13 mais pas exactement à quoi sert l'émetteur RF. Je n'ai jamais testé les module RF c'est pour ça que l'utilisation ne me parait pas évidente ici 😉

Tygerlord

07 juil. 2016 à 10:35

Pour l'émetteur RF, il sert a commander le portail, il fait office de télécommande.

Le module RF remplace une télécommande Avidsen

Le relais remplace le bonhomme qui appuie sur l'interrupteur 🙂

Ipxav

07 juil. 2016 à 10:35

Ca y j'ai compris. Tu as le portail en rf et le garage en relais ! donc comment as tu fait pour connaître la fréquence émise par ta télécommande de portail pour la reproduire avec le module rf ?

Tygerlord

07 juil. 2016 à 10:35

Oui c'est ça!

En fait chaque télécommande à un numéro différent (j'ai fixé un numéro dans notre cas qui peut être changé dans le programme de l'Arduino). Il suffit de faire apprendre à l'automatisme du portail notre nouvelle télécommande (comme lorsqu'on achète une nouvelle télécommande, on programme le portail pour reconnaître cette nouvelle télécommande). Ainsi il n'y a même pas besoin de connaître les numéro de ses télécommandes.

Le portail lui réagit qu'au télécommande dont le numéro a été appris/programmé avant.
