Créer un puzzle 3D avec SketchUp Make 2016

Mqfbma1a0bbz7hfefh26

Difficulté:

Partie 1 construction avec SketchUp


– avec ce tutoriel vous apprendrez les base du logiciel SketchUp Make de Google (dans sa version gratuite) puis dans le tutoriel qui suivra à le confectionner avec du bois tendre genre sapin ou du polystyrène
– L’idée m’est venue en visionnant les vidéos de puzzle sur YouTube.

Matériel

Budget:

1 €

j’ai joints tous les fichiers dans le zip

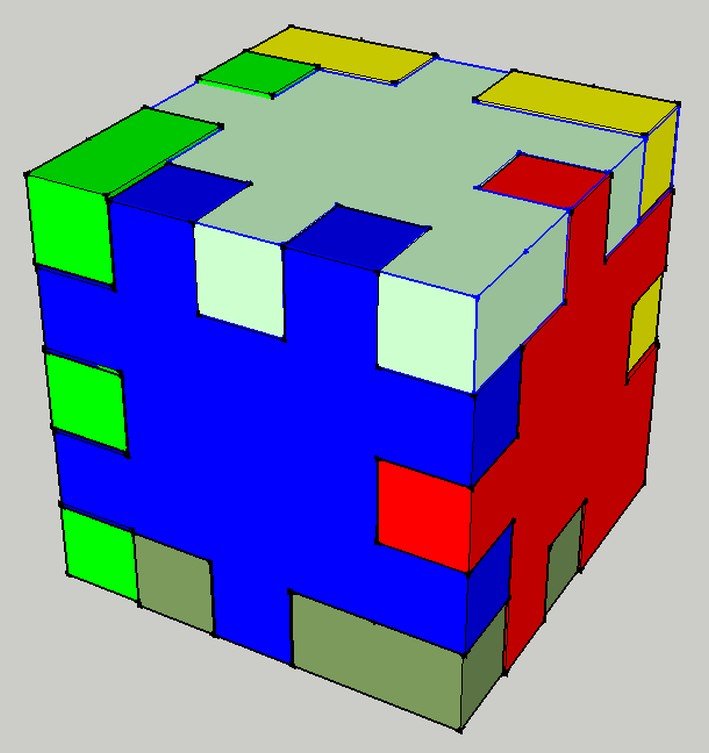

le cube complet se nomme CUBE-PUZZLE.SKP
Voir aussi les vidéos en fin de tuto pour une meilleure compréhension.

http://blog.ouiaremakers.com/wp-content/uploads/formidable/PuzzleCubeFR.zip

Etape 1 : Créer un carré de 50x50mm avec l’outil rectangle

Uzkgiugq3fcbjsxsh8oc

Vous pouvez changer le mode de vue de votre objet dans l’onglet caméra puis vue standard toute les vues sont représentées.
Pour cet exemple sélectionnez dessus

Créer un carré de 50x50mm avec l’outil rectangle :
TIP :les dimensions de votre dessin s’affichent en bas de l’écran pendant la création :
Si vous voulez des mesures précises, cliquez pour place le curseur (un point bleu) et entrez les dimensions X;Y (séparée par un 😉 dans la fenêtre en bas à droite).
Ou pendant que vous créez votre rectangle, sans relâcher le bouton de la souris
entrez la dimension précise X;Y au clavier par exemple pour le carré vous devez
taper 50;50 et valider avec la touche Entrée (c’est pareil pour toute les dimensions).
et sauvegarder cette grille qui servira pour toutes les faces du cube.
Avec l’outil mètre vous pouvez vérifier les dimensions.

Etape 2 : Dessiner une face

Toujours avec l’outil mètre, créer des repères Horizontaux et Verticaux en mesurant et cliquant tous les 10mm.
Avec l’outil ligne joindre les repères pour créer des carrés 10x10mm
Dessinez votre figure en sélectionnant les faces et les arrêtes inutiles et en appuyant sur la touche
Del pour les effacer ou en utilisant l’outil Gomme.
TIP :Appuyer sur la touche Maj pour sélectionner désélectionner les Faces ou Arrêtes cela permet Avec l’outil ligne joindre les repères pour créer des carrés 10x10mm
Dessinez votre figure en sélectionnant les faces et les arrêtes inutiles et en appuyant sur la touche
Del pour les effacer ou en utilisant l’outil Gomme.
TIP :Appuyer sur la touche Maj pour sélectionner désélectionner les Faces ou Arrêtes cela permet d’effacer uniquement les motifs désirés.

Etape 3 : Mise en forme 3D

Je vais prendre pour exemple la création du côté que j’ai nommé FACE :
Avec l’outil poussez/tirez créez un volume de 10mm de hauteur
TIP : pour faire pivoter un volume le mieux est de créer un COMPOSANT
sélectionner le volume complet en draguant un carré autour avec le bouton gauche de la souris, cliquez
sur sa surface avec le bouton droit et cliquez créer composant, renommez le FACE puis cliquez créer.

Etape 4 : Coloration de la Face

Colorier en jaune avec l’outil colorier

Etape 5 : Emboitements des faces

Il ne reste plus qu’à créer les autre faces et les sélectionner pour les faire glisser et les emboîter :).
Utiliser l’outil faire pivoter pour faire pivoter les faces, pour pivoter il faut se positionner sur la face à pivoter cliquer une fois pour sélectionner la face à pivoter, cliquer une deuxième fois plus loin à droite ou à gauche et déplacer la souris dans la direction voulue ( ne pas maintenir appuyé ).
Pour déplacer une face, utiliser l’outil déplacer, cliquer sur la face à déplacer sans maintenir puis bouger la souris.
Pour tourner autour d’un objet, utiliser l’outil orbite qui déplace la caméra.

Les vidéos sur ces liens:
Construction avec SketchUp:
https://youtu.be/tbCAoJCEjmY

Cube Fini:
http://youtu.be/CzCp3_Kfodo

Dans le Tutoriel suivant nous verrons comment transformer cette image 3D en véritable cube en bois comme la photo ci-dessus.
On peut aussi le faire en polystyrène.
