Batak Machine: l'entrainement aux réflexes

Difficulté:

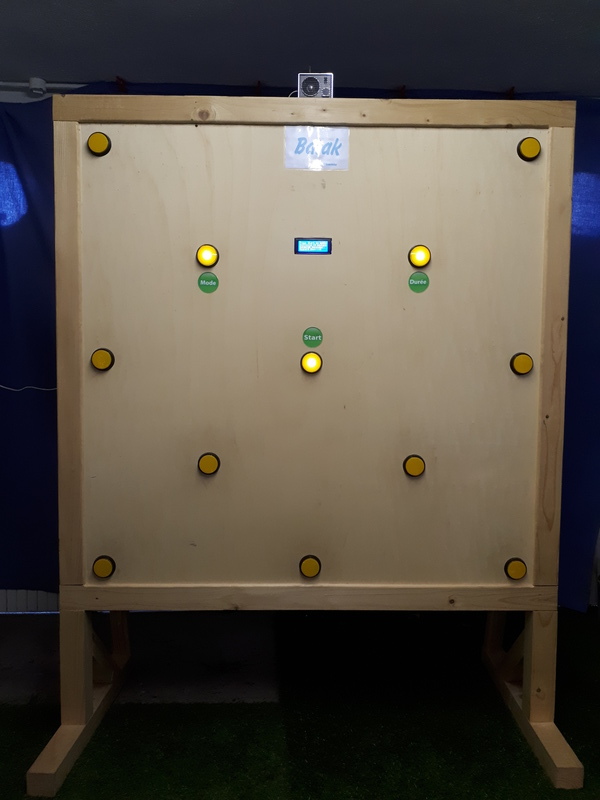

Tutoriel pour construire une machine à réflexes dont le but est de taper le plus rapidement possible des lumières qui s'allument aléatoirement. Cette machine est utilisée par les pilotes de formule 1 pour améliorer leurs réflexes. Plus modestement nous l'utiliserons pour la kermesse d'une école primaire. Ce tutoriel contient l'explication de la fabrication de ce jeu ainsi que le code en langage arduino utilisé.

Le but était de créer une Batak Machine comme celles que les coureurs de formule 1 utilisent mais qui puisse être adaptée pour l'usage des enfants ainsi que des durées de jeu variables pour jouer plus tranquillement ou se donner à fond. Un menu maintenance est caché afin de pouvoir faire face aux problèmes pouvant survenir permettant de vérifier le bon fonctionnement des  lumières, des boutons, du haut parleur, mais aussi pour remettre à zéro les meilleurs scores.


Matériel :

Budget : 120€

  • 1 Arduino Mega (disponible ici)
  • 1 fils et connecteurs divers
  • 1 haut parleur
  • 1 alimentation 5V (disponible ici)
  • 1 alimentation 15V (disponible ici)
  • 1 afficheur LCD avec son interface (disponible ici)
  • 2 Cable en nappe avec connecteurs 16 broches
  • 3 plaques d'essai
  • 12 Boutons lumineux arcade 60mm
  • 12 transistors 2N7000
  • 12 condensateurs de 47 à 100nF
  • 12 résistances 100Ω
  • 12 leds haute puissance
  • 24 résistances 10kΩ
  • 30 borniers

Connecte-toi pour découvrir ce tuto
