Alti-variomètre - Arduino

Partager:

Difficulté:

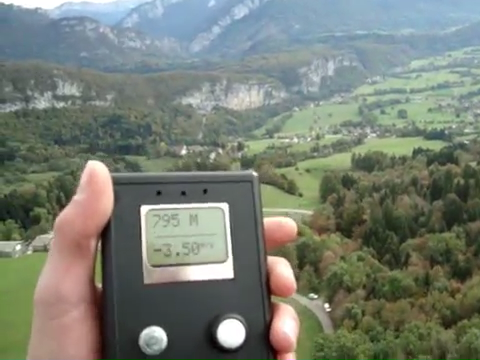

Un alti-variomètre est un appareil qui mesure l'altitude et qui calcule la vitesse verticale en vol. Il est souvent utilisé par les parapentistes ou les personnes qui pratiquent des sports aériens. Dans ce tutoriel, je vais vous expliquer comment construire ce genre d'appareil au plus bas prix possible.

Matériel :

Budget : Non défini

Fichiers :

Etape 1 : Le cablage

Commencer par cabler le capteur de pression(BMP085) à la carte arduino:

Sur une plaque à souder, soudez le capteur de pression et l'arduino cote à cote, puis cablez les grâce à des fils.

Cablez ensuite l'ecran(5110) à la carte arduino:

Découpez la boite de projet de sorte à pouvoir mettre l'écran. Ensuite, soudez des fils aux     bornes de l'écran et soudez l'autre extrémitée des fils sur la carte arduino comme indiqué     sur le cablage ci dessus.

Cablez maintenant le bouton poussoir et le potentiomètre:

Faites 2 trous: un pour le potentiomètre, et l'autre pour le bouton poussoir. Soudez les fils sur le potentiomètre, et soudez l'autre extrémitée sur la carte arduino(comme indiqué sur le cablage). Faites de même pour le bouton poussoir

Cablez le buzzer:

Ne fixez pas le buzzer, il suffit de le caler. Puis grâce à des fils raccordez le à la carte arduino comme sur le cablage ci dessus.

Et enfin:

Cablez la pile et l'interupteur à la carte arduino.



Etape 2 : Conclusion

Vous voilà maintenant équipée d'un alti-variomètre pas chers et simple d'utilisation pour détecter le moindre petit thermique
