Ventilateur de table en carton

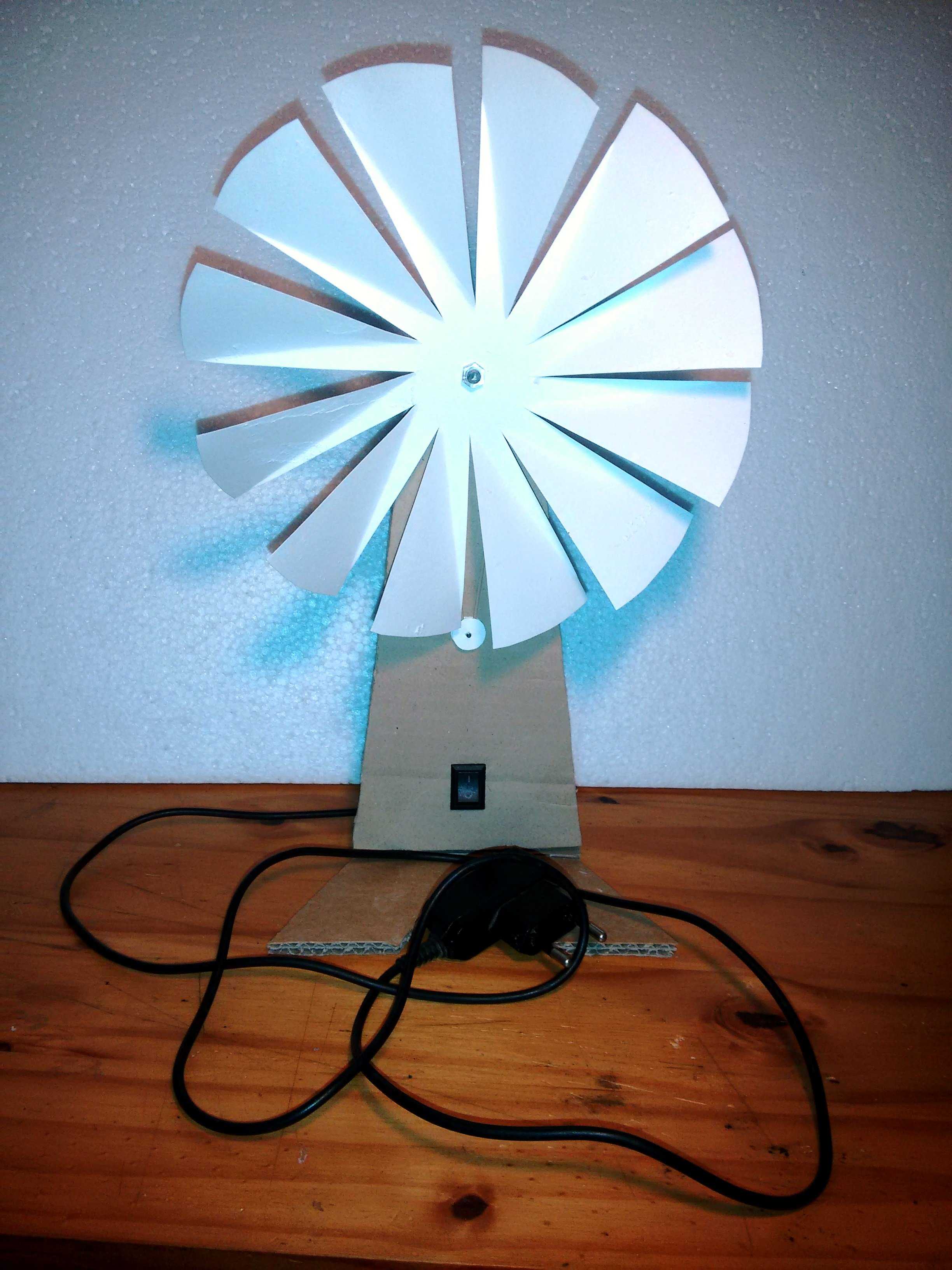

Final

Difficulté:

Ces derniers jours, la température a été élevée, surtout dans les intérieurs sans climatisation ni ventilation. Bref voilà ma réponse à cette chaleur insupportable.

Matériel

Materiel

Budget:

10
  • 1* Moteur DC (RM1A ou 130)
  • 1* Bouton poussoir à enclenchement
  • ~6cm de tige filletée diamètre 5mm
  • 6* Écrous m5
  • 1* Roulement à bille
  • 1* Elastique
  • 2* plaques carton ~A4 chacune
  • 1* plaque de papier cartonné ~A4
  • Accès à une imprimante et 2 feuilles
  • De la colle (Gel ou colle chaude)

Etape 1 : Imprimer les templates

Tout est dans le titre, il suffit d'imprimer les 3 fichiers pdf joints, n'oubliez pas d'imprimer à l'échelle 100% !

Etape 2 : Couper et coller les templates sur le carton

Les images montrent sur quel type de papier coller : le marron indique le carton et le blanc indique le papier cartonné .

Etape 3 : Découpage !

Couper

Maintenant on coupe précisément les formes des templates de la manière suivante, j'ai personnellement préféré le scalpel aux ciseaux .

Etape 4 : L'hélice

Pour réaliser l'hélice il ne nous reste plus qu'à plier selon les pointillés .

Etape 5 : Le support pour le roulement

On plie, toujours selon les pointillés, la pièce de telle manière à ce qu'elle ressemble à la seconde image .

Etape 6 : Le support moteur

On plie le support moteur de telle sorte à former un rectangle avec la tranche, j'ai utilisé une languette de papier avec un peu de colle pour faire tenir le tout, le moteur peut être utilisé comme guide le temps de faire secher la colle mais doit pouvoir être retiré pour une prochaine étape .

Etape 7 : Plier les équerres

Plier equerre

On plie les équerres de la manière suivante .

Etape 8 : Plier le bras

Plierbras

On plie le bras comme indiqué sur la photo .

Etape 9 : On assemble ?

Pour que notre petit ventilo prenne forme, on va devoir commencer à assembler tout ça ...
On commence par coller le pied au bras comme sur la photo .

Etape 10 : Collons !

On colle le support moteur et les équerres comme sur la photo .

Etape 11 : Et ce roulement alors ?

On commence par assembler le support du roulement en collant la languette sur elle même, ensuite on attache le tout au bras .

Etape 12 : Assembler partie hélice

/!\ n'oubliez pas d'ajouter votre élastique avant d'ajouter l'hélice !

Espacez suffisamment le disque de papier pour qu'il ne frotte pas trop, n’hésitez pas à ajouter un écrou .


On monte la partie hélice sur la tige filetée de la manière suivante :

écrou-roulement-écrou-écrou-disquepapier-disquecarton-disquepapier-écrou-espace-écrou-hélice-écrou

Etape 13 : Le câblage

Souder

Petit schéma de câblage ...

Etape 14 : On soude !

En suivant le schéma de câblage, on soude, sans oublier d'isoler avec de la gaine thermo de preference ou du scotch .

Etape 15 : Il me reste 2 disques en papier ?!?

Collerdisquemot

J'y vient...

Ces disques servent de guides à l'élastique, ajouter de la colle sur la partie entourée en rouge si le disque ne tient pas par lui même (cela relèverait du miracle mais bon, sait-on jamais)

Un seul ne sert dans mon cas car la cannelure du carton est suffisamment épaisse mais un carton plus fin peut avoir besoin des deux .

Etape 16 : Cable management ?

En guise de cable management j'ai trouvé simple de plier simplement les câbles et d'utiliser une languette de papier restante de la découpe de l'hélice .

Etape 17 : Et voilà !

Final

Votre ventilo de table est maintenant terminé, il vous suffit maintenant de la brancher et de basculer le bouton sur ON pour apprécier de l'air frais bien mérité !

Etape 18 : Troubleshooting

Troubleshooting 1

Le seul problème potentiel auquel je peux penser est le fait que le moteur n'arrive pas à tourner à cause de la tension de l'élastique, pour ce problème il y a deux solutions :
-Trouver un élastique plus long
-Réduire la distance entre le moteur et l'assemblage hélice

Etape 19 : Des questions ?

Helpful links troubleshooting

Si vous avez une quelconque question n'hésitez pas à la poser dans les commentaires !

PS: J'aime beaucoup trop ces clip-arts de questionnements, Il m'est impossible d’imaginer poster un article sans prendre le temps d'en ajouter un, ce doit être à cause du BAC ...
