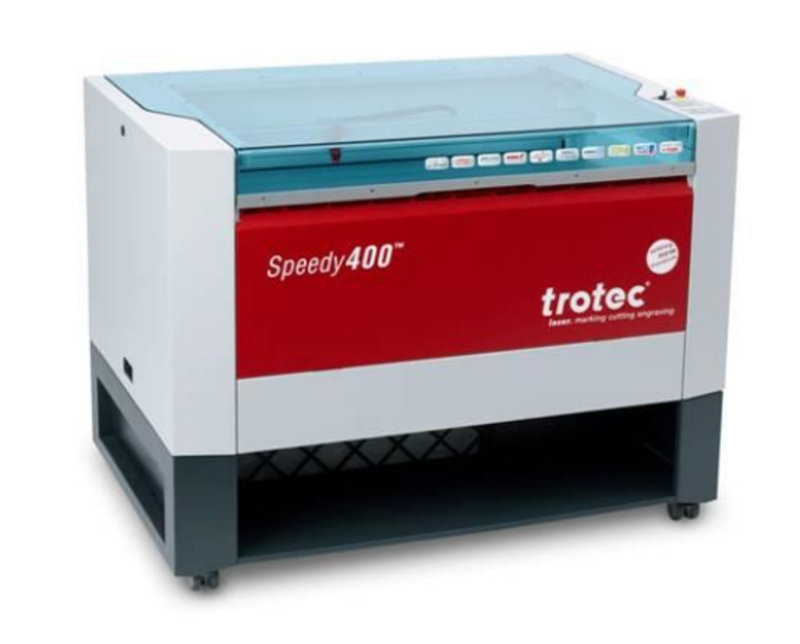

Utilisation Basique du laser trotec Speedy 400

Sauvegarder: 2 J'aime

Partager:

Difficulté:

  • Ce tutoriel ne remplace pas une formation par un utilisateur expérimenté
  • Il introduit mais ne détaille pas l’utilisation l’outil de dessin des pièces à découper
  • Il se propose d’être un guide concernant les principales actions pour réaliser une découpe ou gravure laser

Matériel :

Budget : 1€

Etape 1 : RAPPEL

Pour dessiner la pièce à découper / graver

  • Utiliser un logiciel de dessin vectoriel. Nous utilisons principalement Inkscape (libre ET gratuit)
  • Utiliser des couleurs différentes en fonction du travail à effectuer
    • Rouge : découpe (RVB 255.0.0 ou FF0000)
    • Noir : gravure (RVB 0.0.0 ou 000000)
    • Bleu : marquage (RVB 0.0.255 ou 0000FF)
  • Les traits de découpe et marquage doivent être de 0.1 px

Etape 2 : Mise sous tension du laser

Vérifier que le capot est fermé et mettre la découpeuse laser sous tension avec la clé.

Etape 3 : Initialisation de la machine

Attendre que le plateau arrive en fin de course (il descend) + série de bips de la machine

Etape 4 : Vérification de la lentille

Étape indispensable pour avoir un bon résultat.

Vous pouvez demander l'aide d'un de nos Fabmanagers pour contrôler la lentille et le miroir.

ATTENTION, la lentille est chère (env 300 €)

Etape 5 : Auto Level

Appuyer sur les deux boutons de l'AF et attendre que la machine s'arrête.

Etape 6 : Placement du matériau

  • Ouvrir le capot et placer le matériau à graver et/ou découper
  • Déplacer la tête du laser au-dessus du matériau

Etape 7 : Calibrage de la tête

Placer la petite pièce en métal de la manière suivante afin de procéder au réglage de la distance de la lentille par rapport au matériau

Utiliser le bouton de réglage (haut pour remonter la table, bas pour la descendre)
Appuyer par petites impulsions

Le réglage est correct quand la pièce tombe

Etape 8 : Régler la position de la tête à son point de départ

Utiliser les flèches pour positionner la lentille verticale au point de départ de la découpe (sur votre matériau)

Fermer le capot

Etape 9 : Sur le PC

Mettre son dessin (pdf) sur une clé USB, et insérer cette dernière sur le PC associé à la découpeuse laser

Ouvrir le PDF et cliquer sur "imprimer"

Etape 10 : Imprimante virtuelle trotec

vérifier que l'imprimante "Trotec Engraver" est bien sélectionné

cliquer ensuite sur propriétés

Etape 11 : Dimensions de votre projet

Régler la largeur et la hauteur de votre dessin

Vérifier  les options de processus (basique comme cette capture)

Etape 12 : Lancer la préparation de l'impression

Cliquer sur imprimer et patienter

Envoi de l'impression vers le logiciel trotec

Etape 13 : Connection de la machine et du PC

Connecter le PC et le Laser (bouton en forme d'USB)

Mettre votre fichier sur le plan de travail

Etape 14 : Paramétrages Découpe/marquage/Gravure

Avec un clic droit, en dehors de l'image, cliquez sur paramètres des matériaux

Etape 15 : Démarrage du travail

Cliquez sur PLAY et surveillez votre travail

Sources :

Speedy 400 - trotec
