Support pour tablette de fauteuil roulant ALTO-NV

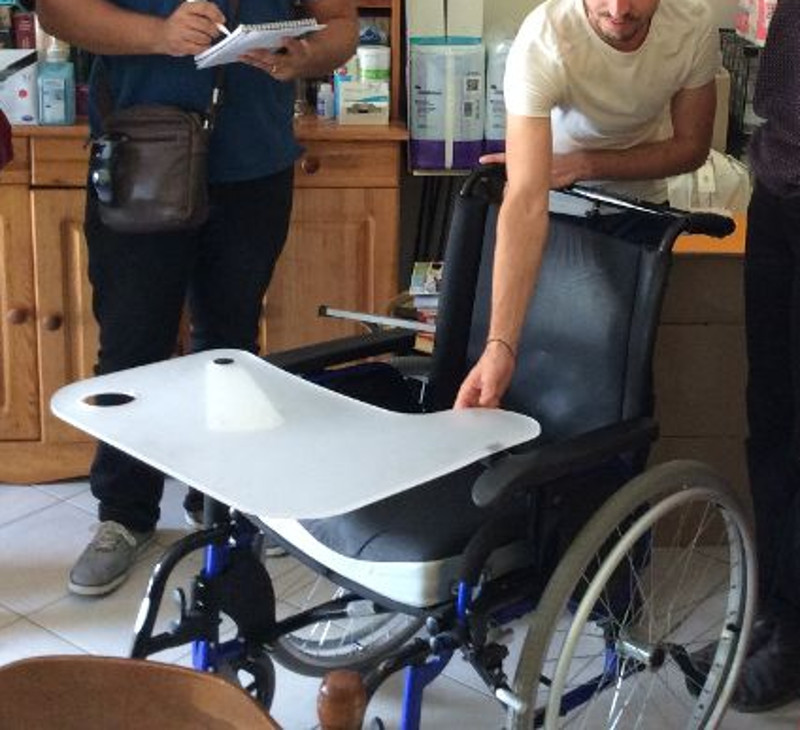

Fauteuil final

Difficulté:

Contexte

Magali Costa, infirmière libérale s'occupe  d'une patiente en fauteuil roulant qui vit seule. Elle souhaiterait avoir une tablette à poser sur les accoudoirs pour pouvoir lire ou manger confortablement.

Ce genre de tablette se trouve facilement dans le commerce de manière standart... sauf pour ce modèle de fauteuil !

Magali qui connaît par ailleurs le 8fablab nous interpelle et nous décidons de répondre à la demande en concevant une tablette sur mesure.



Le projet

Les cotes du fauteuil sont prises pour dessiner les 3 éléments principaux, ces derniers sont réalisés de la façon suivante :

  • Tablette en plexiglas découpée au laser
  • Equerre de support de tablette imprimée 3D
  • Pièce principale de support imprimée 3D, à fixer sur l'armature du fauteuil

L'ensemble se joint par un tube de raccord PVC acheté en magasin de bricolage.


Le budget donné à titre indicatif ne prend pas en compte le coût des heures machines (impression 3D et découpe laser).

Nos fichiers de conception au format .f3d sont dispos, contactez-nous si vous souhaitez les recevoir pour adaptation avec Fusion360, car il y a sans doute d'autres fauteuils à équiper !

Matériel

Fauteuil alto nv

Budget:

50 €
  • 1 plaque de Plexiglas pour la tablette 600x600x9mm
  • Filament impression 3D : environ 120m
  • Imprimante 3D
  • Découpeuse laser
  • 1 tube PVC Ø32 mm x 1m
  • Colle loctite
  • Petite visserie

Etape 1 : Impression 3D

Plusieurs éléments à imprimer, vous aurez besoin d'une imprimante de taille A4 type Witbox.

FilamentPLA / couches de 0,2mm / 20% remplissage / vitesse de 50mm/s


- Pièce principale de support : composée de 2 parties, c'est la pièce qui sera fixée sur l'armature du fauteuil, côté droit.

- Equerre de support de tablette : aussi composée de 2 parties (1 pièce recto + 1pièce verso), elle vient prendre en sandwich la tablette de plexi pour la supporter.

- (en option) Butoir de tablette : c'est une petite pièce qui permet d'éviter à la tablette de "coincer" la personne.


Environ 30h d'impression... keep cool and wait !

Fichiers techniques de cette étape :

p2_-_Support_principal.stl p1_-_Support_principal.stl equerre_de_support_verso.stl Equerre_de_support.stl Butoir_de_plateau.stl

Etape 2 : Usinage de la tablette

Tablette

La tablette est en plexiglas de 9mm d'épaisseur et est découpée au laser. Nous utilisons une plaque de 600x600mm de couleur blanche.

Temps de découpe = 10min environ

Fichiers techniques de cette étape :

Tablette_plexi.pdf

Etape 3 : Assemblage de la tablette et des équerres de support

- posez la tablette sur une table

- encollez la pièce équerre "verso" avec la loctite et plaquez-la sur la tablette à l'aide des encoches

- répétez l'opération sur l'autre face avec la pièce "recto".

Etape 4 : Assemblage du support principal sur l'armature du fauteuil

Fixez les 2 pièces en sandwich autour de l'armature du fauteuil côté droit, utilisez la visserie existante si vous le pouvez, ou ajoutez vous-même les vis de votre choix.

Etape 5 : Ajuster la hauteur de la tablette avec le tube PVC

 - Enfichez le tube PVC dans le support principal pour déterminer la hauteur idéale à laquelle la tablette sera fixée.

- Retirez et coupez le tube à la hauteur souhaitée.

- Placez le tube dans l'équerre de support de la tablette, ajoutez de la colle s'il rentre trop facilement

- placez l'ensemble "tube + tablette" dans le support principal, la tablette est prête à être utilisée.

Sources:

Creative Commons 3 — Attribution - Pas d’Utilisation Commerciale - Partage dans les Mêmes Conditions

--

8fablab - 2017
