Support/chargeur pour smartphone/tablette

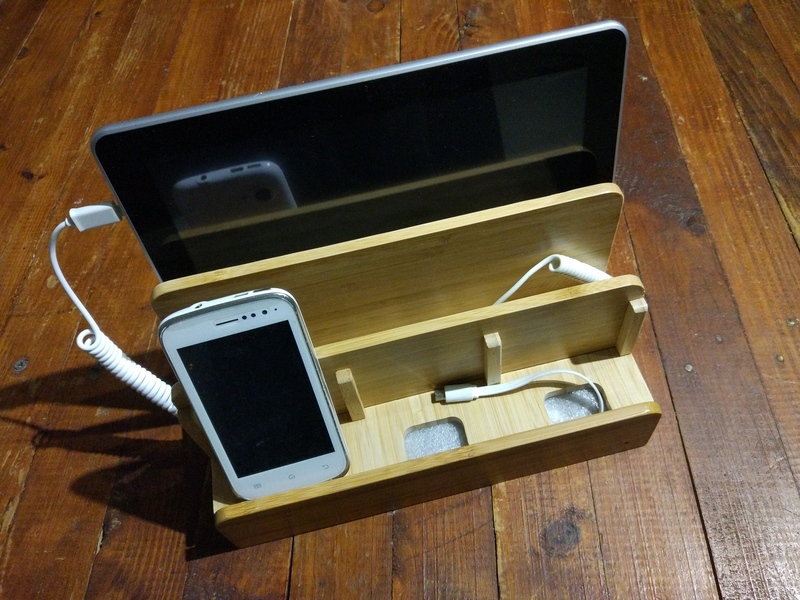

Img 20180426 232615

Difficulté:

Comme j'en avais marre de voir les téléphones, la tablette, les chargeurs et les câbles traîner en permanence sur une petite table d'entrée de la maison, j'ai cherché une solution propre et esthétique pour ranger tout ça. Je suis tombé sur le net sur un support en bambou, mais il n'était pas fourni avec la connectique. Il a donc fallu l'aménager.

Matériel

Materielsupport

Budget:

30 €
  • Support smartphone/tablette : 25€
  • 2 petits chargeur USB de 2A : 2,5€
  • 2-3 petits câbles USB : 1€
  • 2 prises femelles : 2€
  • 1 led en 220V : 1€ les 10
  • + quelques cosses et de la récup pour l'interrupteur et la prise 220V

Etape 1 :

Support chargeur

Il est possible de mettre directement un chargeur avec plusieurs ports dedans, mais c'était plus cher et je n'étais pas sûr qu'il passe à l'intérieur. J'ai donc cherché les chargeurs les plus fins que j'ai pu trouvés, mais avec suffisamment de puissance. Un téléphone a souvent besoin d'1A et un tablette de 2A, soit un total de 4A si on veut pouvoir mettre 2 téléphones et une tablette.

Etape 2 :

Img 20180423 133734

Pour que ce soit réparable ou changeable en cas de panne, j'ai branché les chargeurs sur des prises femelles

Etape 3 :

Img 20180426 233157 hht

J'ai rajouté une prise et un interrupteur pour pouvoir éteindre les chargeurs, le tout fixé sur une plaque d'aluminium

Etape 4 :

Img 20180426 233345 hht

J'ai également rajouté une led pour savoir si les chargeurs sont sous tension (fixée avec un petit morceau d'alu et un petit trou en façade pour permettre à la lumière de passer)

Etape 5 :

Img 20180426 233822 hht

Quelques cosses, de la gaine thermo pour éviter les courts-circuits et on arrange le tout pour que ça rentre.

Etape 6 :

Img 20180426 233118 hht

Et le résultat final, une fois monté et sous tension !
