Radio réveil pac-man

Medium fxmb4zzil8l0n3i.medium

Difficulté:

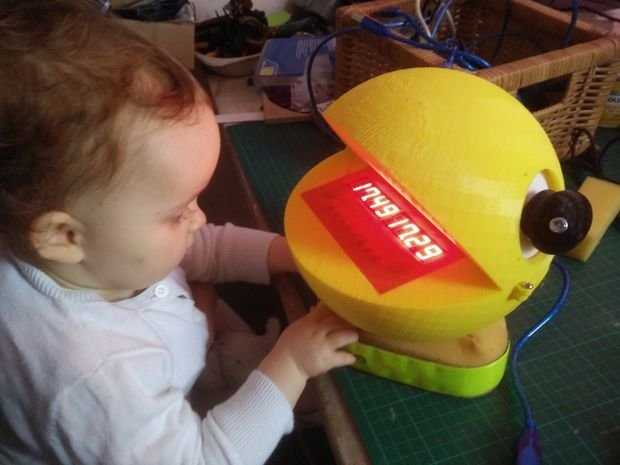

J'ai construit pour ma fille un radio réveil MP3 en forme de Pac_Man (maintenant elle se réveille toute seul (ma grande fille pas celle de la photo !) ce qui fait le bonheur de ses parents!!!).

Matériel

Budget:

22 €

Fichiers techniques:

PacManReveil.zip

Etape 1 : Utilisation du radio réveil

Vidéo de l'utilisation du reveil https://youtu.be/5EFxQDcqwEU

Etape 2 : Materiel

De quoi avez vous besoin:

-Accès a une imprimante 3D avec un fils plastique jaune type PLA

-Arduino nano (1,78€ ebay or aliexpress) comme celui là: Arduino nano

-Real time clock (Tyni RTC I2C) 0,65€ comme celui là: RTC

-a display with button (TM1638) 5€ comme celui là: TM1638

-MP3 sheld (Dfplayer Mini) 3€ comme celui là: Dfplayer Mini

-Micro SD card (2Go is enough) 2€ comme celui là: Micro SD

-2 resistances de 1k ohm

-Prototype PCB 0,26€ comme celui là: Prototype PCB

-Un petit haut parleur

-Un fer a souder

Le coût total est d'environs 11€ pour l’électronique et 10€ de plastique(PLA)

Etape 3 : Fonctionnement

Le fonctionnement du Radio Réveil:
Au démarrage un chenillard et un message de bienvenue apparaissent sur l'écran. Lorsque l'alarme se déclenche un chenillard apparaît avec un message (DEBOUT LEO!, ce message est changeable ) avec un niveau de volume faible puis au-bout d'une minute le volume double.

Bouton:

-1er bouton de gauche: play pour lancer un MP3 quand on le veut

-2eme bouton : stop du MP3 pour un appui court, si l'on appui plus de 5 seconde dessus on rentre dans le réglage de l'heure et un chenillard gauche droite de led apparaît. il suffit de réappuyer sur ce bouton pour sortir du réglage de l'heure et un chenillard droite gauche de led apparaît

-3eme bouton : Volume - (niveau volume sauvegardé)

-4eme bouton : Volume + (niveau volume sauvegardé)

-5em bouton: Alarme actif/inactif (la partier droite de l'écran affiche ou non l'heure de l'alarme), si on a appuyé longtemps sur le bouton 2, alors Heure +

-6eme bouton : Heure + de l'alarme , si on a appuyé longtemps sur le bouton 2 alors Heure -

-7eme bouton: Minutes - de l'alarme, si on a appuyé longtemps sur le bouton 2 alors Minute +

-8eme bouton: Minutes + de l'alarme, si on a appuyé longtemps sur le bouton 2 alors Minute -

Etape 4 : Electronique

Vous pouvez tester sur un plaque d'essaie les branchements des différents élément (voir le schéma):

Dfplayer Mini, RX (D10 sur l'arduino avec une résistance de 1 k ohm), TX (D11 sur l'arduino avec une résistance de 1 k ohm)

afficheur TM1638,branchement: data pin D8(sur l'arduino), clock pin D9(sur l'arduino)et strobe pin D7(sur l'arduino)

Tyni RTC I2C , A4(sur l'arduino) => SDA, A5(sur l'arduino) => SCL

Si les tests sont ok (après téléchargement du code dans l'arduino) vous pouvez ensuite souder les différents composant sur la plaque pcb (plaques a trou).

Etape 5 : Code Arduino

Maintenant que l'électronique est fait, vous pouvez charger le code dans l'arduino.

-Télécharger l'arduino IDE ici: Arduino IDE et installé le

-deziper et copier le fichier Librairy.zip dans votre repertoire "Mes Documents\Arduino\libraries"
-deziper le fichier "affichage_RTC_Bouton_MP3.zip" dans un répertoire nomée "affichage_RTC_Bouton_MP3")

-Dans l'arduino IDE, selectionner le bon microprocessor (arduino nano) et le bon port

-Téléversé le fichier "affichage_RTC_Bouton_MP3.ino" dans le microprocessor

-Copier la musique MP3 sur la carte mini SD

Etape 6 : Impression 3D

Maintenant vous pouvez imprimer les différentes partie du Pac Man et intégrer l'electronique.

Etape 7 : Servo moteur pour bouger les yeux

Couper deux pièces de plastique blanc(Styrene pour mon cas) pour supporter les yeux, utiliser une tige pour connecter les yeux et insérer le bras (déja imprimé) sur le servo-moteur (J'ai collé le servo-moteur).

Etape 8 : Fin

Maintenant vous pouvez brancher le radio réveil MP3 Pac_Man avec un transformateur 5v directement sur l'arduino
