Monsieur Maker

Difficulté:

Comment fabriquer un monsieur patate version maker

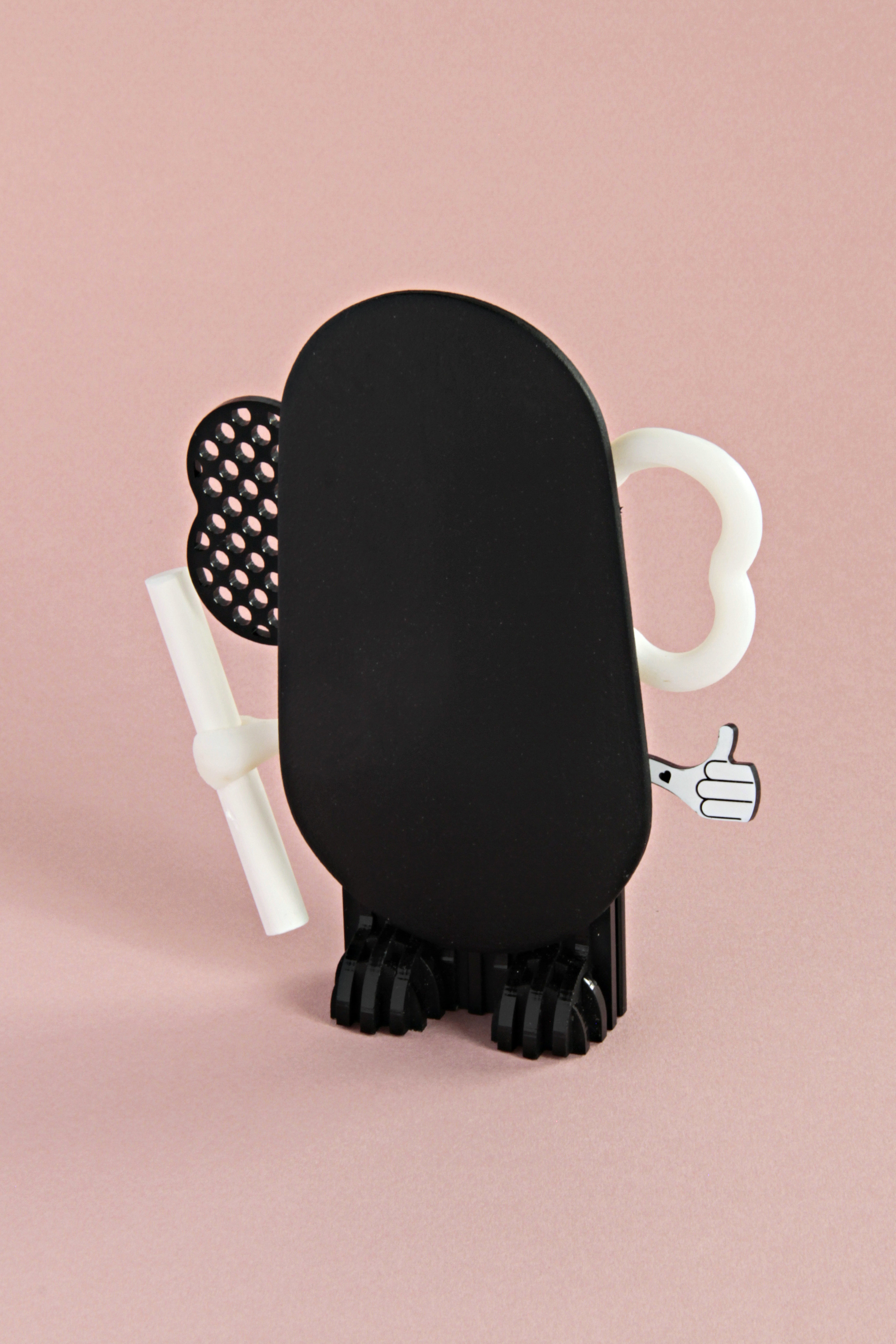

Voici Monsieur Maker, sorte de Monsieur patate version maker !
Pourquoi version maker ? Parce que toutes ses parties sont réalisés grace au parc machine du fablab Youfactory. Aussi parce qu’il a été imaginé et conçu par le designer Florent Bouhey et surtout parce que Monsieur Maker “hack” le principe du jeu originel pour mieux le détourner. Ici pas d’œil ou de nez en plastique, c’est vous qui dessinez et donnez vie à ce petit bonhomme en lui donnant l’expression ou le visage que vous désirez !

Ce projet est né de la collaboration entre le fablab Youfactory et le designer d’objet Florent Bouhey.
http://www.youfactory.co
http://www.michu.design

Matériel

Budget:

12 €

Pour fabriquer un Monsieur Maker, il faut :
-une planche de mdf épaisseur 12mm (format minimum : 100/160mm)
-une planche de hêtre lamellé collé épaisseur 18mm (format minimum : 80/140mm)
-une plaque de plexiglass Richardson Perspex Midnight black 3mm
-une plaque de Trotec Trolase N&B 3.2mm
-du filament impression 3d ABS 1.75mm blanc
-x2 vis tête conique 2.5*8mm en acier bichromaté pour Mdf
-Une craie d’écolier

Etape 1 : Fabrication gabarit perçage / gravure / positionnement

Pour bien fabriquer un Monsieur Maker, il faut les bons gabarits pour percer correctement, gravure au bon endroit et positionner idéalement le corps avec la face.
Pour cela, découper avec une machine laser, les gabarits présents dans les fichiers joints. Ensuite, les fixer avec de la colle à bois.

Etape 2 : Oreille droite & bras gauche – Impression 3D

http://blog.ouiaremakers.com/wp-content/uploads/formidable/MrMaker-LASER-MDF.pdf

Etape la plus longue en temps d’impression, environ 1h, commencer par lancer l’impression des deux pièces sur le même plateau d’impression.
Réglages : Voir capture d’écran
Lancer l’impression !

Etape 3 : Corps – Fraisage 2D CNC

http://blog.ouiaremakers.com/wp-content/uploads/formidable/MrMaker-bras-gauche.stl

Maintenant, passons au fraisage 2d du corps de Monsieur Maker.
-Découper votre brut (plaque hêtre au bon format 80/140mm)
-Ouvrir le fichier 3D ” MrMaker-Corps-FINAL-02.stl”.Paramétrer votre logiciel de fraisage correctement
– A – Surfaçage pour arriver à 17mm – Fraise rainureuse 12mm
– B – Poche intérieur – Fraise rainureuse 12mm
– C – Contour – Fraise rainureuse 12mm
-Placer votre brut sur la table de fraisage et le fixer avec du sotch double-face
-Ouvrir le fichier de programmation CNC
-Placer la fraise rainureuse 12mm
-Lancer le fraisage

Etape 4 : Face – Fraisage 3d & peinture

http://blog.ouiaremakers.com/wp-content/uploads/formidable/MrMaker-Corps-FINAL-02.stl

Passons au fraisage 3d du corps de Monsieur Maker.
-Découper votre brut (plaque MDF au bon format 100/160mm)
-Paramétrer votre logiciel de fraisage correctement ( voir capture d”écran )
–
–
-Placer votre brut sur la table de fraisage et le fixer avec du sotch double-face
-Ouvrir votre fichier découpe 2
-Placer la fraise rainureuse 12mm
-Lancer le fraisage d’ébauche

-Remplacer la fraise rainureuse 12mm par la fraise de finition 6mm
-Ouvrir votre fichier “MrMaker-Face-export-FINAL-02.stl”
-Lancer le fraisage de finition

-Sortez la pièce de la fraiseuse
-Passer une couche d’aprèt pour MDF type Primer G4
-Passer deux couches de peinture ardoise noir pour MDF

Etape 5 : Assemblage corps + face

http://blog.ouiaremakers.com/wp-content/uploads/formidable/MrMaker-Face-export-FINAL-02.stl

-Munissez vous du gabarit de positionnement
-Positionner les deux pièces l’une contre l’autre ( voir photo )
-Pour les puristes, vous pouvez pré-percer l’emplacement des vis avec une mèche conique. Les têtes de vis seront à fleur du hêtre et le résultat final sera plus qualitatif !
-Visser ensemble les deux parties (emplacement de perçage réalisé au préalable avec la gravure laser)

Etape 6 : Oreille gauche & Pied & Couvercle- découpe laser

-Placer votre plaque de plexiglass sur la table de découpe
-Faire la mise au point de la tête de laser
-Ouvrir le fichier de découpe ” MrMaker-LASER-PLEXI.pdf “
-Paramétrer votre logiciel de découpe et paramétrer le pour le bon matériau
-Attention : Le couvercle est gravé, n’oubliez pas de bien paramétrer votre logiciel !
-Lancer la découpe & la gravure !

Etape 7 : Bras droit – découpe laser

http://blog.ouiaremakers.com/wp-content/uploads/formidable/MrMaker-LASER-PLEXI.pdf

-Placer votre plaque de Trolase sur la table de découpe
-Faire la mise au point de la tête de laser
-Ouvrir le fichier de découpe et gravure “MrMaker-LASER-TROLASE.pdf”
-Paramétrer votre logiciel pour les opérations de découpe et de gravure
-Lancer l’opération !

Etape 8 : Assemblage final

http://blog.ouiaremakers.com/wp-content/uploads/formidable/MrMaker-LASER-TROLASE.pdf

-A ce stade, vous devez déjà avoir le corps et la face assemblés.
-Placer les devant vous, le dos de Monsieur Maker contre la table
-Commencer par assembler les pieds
-Les oreilles puis les bras
-Voila, vous avez votre propre Monsieur Maker ! A vous de jouer pour lui dessiner la tête que vous désirez.

Etape 9 : Corps – Perçage et gravure

-Sortez la pièce de la fraiseuse
-Placer la dans le gabarit de perçage ( attention au sens !! )
-Percer les 6 trous de 6mm avec un forêt pour bois

-Placer la pièce dans le gabarit de perçage 2
-Positionner le disque de la lamelleuse comme indiqué dans la capture d\’écran
-Découper la fente inférieure avec la lamelleuse

-Une fois terminé, placer la pièce dans le laser grâce au gabarit de positionnement
-Faites la mise au point de la tête du laser
-Graver les informations du fichier “MrMaker-LASER-Gravure-CORPS.pdf”

http://blog.ouiaremakers.com/wp-content/uploads/formidable/MrMaker-LASER-Gravure-CORPS.pdf
