Fabriquer une catapulte avec des tubes en pvc et de l'impression 3D

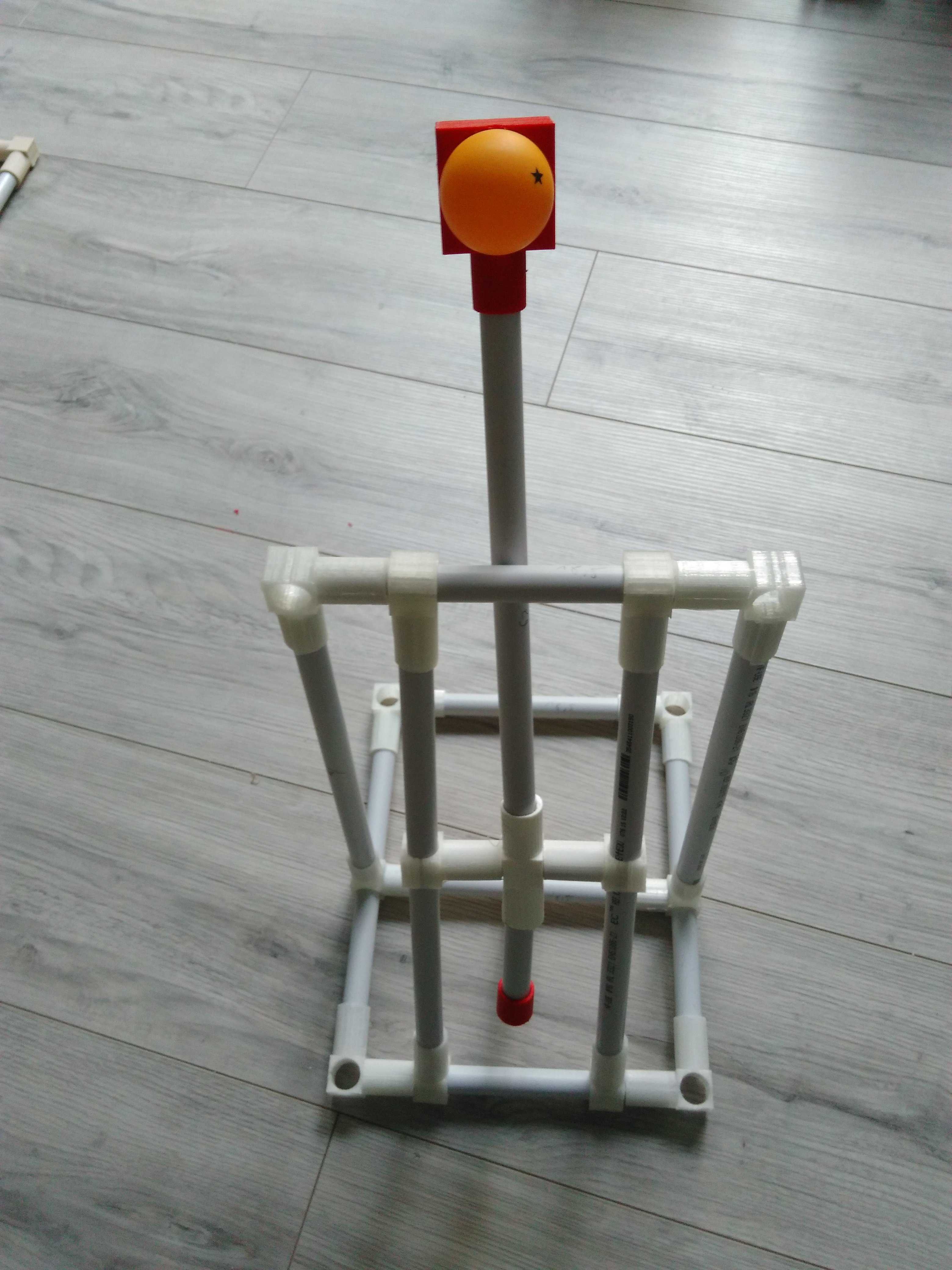

Medium catapulte en impression 3d

Difficulté:

Je teste de plus en plus de choses avec mon imprimante 3D et je commence à modéliser sur tinkercad. C'est un site en ligne qui permet de modéliser très facilement mais uniquement des choses basiques. Grâce à ce site j'ai pu modéliser une catapulte à balle de ping pong pour jouer avec mon fils de 2 ans et tirer sur mes élèves en cours pour interroger les plus timides.

Matériel

Medium d couper les tubes en pvc

Budget:

5 €
  • une balle de ping pong
  • un pistolet à colle
  • les pièces imprimées en 3D
  • une scie à métaux
  • un élastique
  • 2 tuyaux en pvc de 1 m de 16 mm de diamètre

Etape 1 : Découper les tubes en pvc

A l'aide d'une scie à métaux découpez les tubes de pvc aux tailles suivantes :

4 x 18,5 cm

2 x 22,5 cm

3 x 29 cm

2 x 33,5 cm

1 x 8 cm

1 x 11 cm

Etape 2 : Modélisation et impression 3D

J'ai utilisé tinkercad pour modéliser la catapulte. C'est un site sur lequel on peut modéliser en ligne gratuitement et de façon simple des formes basiques et avec un peu de pratique, on peut faire des choses de plus en plus poussées.

Voici les liens pour télécharger les 2 fichiers :

https://tinkerus.fr/3D/catapulte_lanceur_kit.stl

https://tinkerus.fr/3D/structure_catapulte_kit.stl

Etape 3 : Assemblage de la catapulte

Suivez les étapes d'assemblage une fois les pièces imprimées et les tubes découpés et surtout amusez-vous

Vous pouvez fixer les tubes entre eux à l'aide d'un peu de colle de pistolet à colle.

Mon fils de 2 ans adore !
