Blackintosh

Partager:

Difficulté:

Mac SE de 1987 avec un nouvel écran et un système actuel, médiacenter et gamestation.


J’avais un vieux Mac SE cassé à la cave que je conservais car j’aime les ordinateurs et qu’il est assez joli.
Je bidouille un peu Linux, je possède des cartes Raspberry Pi et Odroid et l’idée m’est venue de le restaurer et d’en faire un ordinateur actuel capable d’effectuer les tâches d’un ordinateur d’aujourd’hui.
Il fait aussi office de Mediacenter et de station de retrogaming.

Matériel :

Budget : Non défini

  • 1 × clavier logitech MK 220 sans fil
  • 1 × souris pas chère
  • 1 ×manette de jeu
  • 1 × système d’exploitation Gamestation Turbo for Odroid (debian jessie modifié)
  • 1 × pot de peinture et un marqueur pour la customisation
  • 1 × carte micro SD 16 gigas
  • 1 × extracteur “HDMI to HDMI+Audio”
  • 1 × ecran HDMI LCD 800*600
  • 1 × Hardkernel Odroid C1+
  • J’ai utilisé:

Etape 1 : Désassemblage

Je n’avais pas le fameux tournevis “Torx” afin de démonter la caisse, j’ai donc détruit le dessus que j’ai reconstruit par la suite avec une pâte.
DANGER HIGH VOLTAGE : il faut faire extrêmement ATTENTION et respecter l’étape de déchargement de l’écran cathodique sous peine de prendre une décharge électrique, c’est vraiment dangereux ! alors il faut respecter les consignes ou faites le faire par quelqu’un d’expérimenté. Voir ici http://www.jagshouse.com/classicrepair.html ou cherchez sur internet vous trouverez des explications, mais ne le prenez pas à la légère, ce peut être très grave.

Etape 2 : Tests & installation

Ensuite, j’ai réalisé des tests en dehors de la caisse pour vérifier que tout fonctionnait comme je voulais.
il faut brancher les divers composants entre eux : la sortie HDMI de la carte reliée au convertisseur HDMI audio, la sortie audio de ce dernier aux hauts parleur et la sortie HDMI à l’écran.
Puis relier chacun des composants à leur alimentation respective.
Installer le système d’exploitation “Gamestation Turbo”sur la carte SD : http://forum.odroid.com/viewtopic.php?f=116&t=7852 , pour cela vous utiliserez “WIN 32 diskimager” un logiciel qui permet d’installer des systèmes sur les cartes SD.
A savoir qu’il existe plusieurs version de “Gamestation Turbo” suivant l’ Odroid que vous utilisez (ici le C1+).

Etape 3 : Souris, Clavier

J’ai voulu garder la souris originale et le clavier : j’ai donc démonté la souris et y ai intégré le mécanisme d’une souris récente, idem pour le clavier (voir photos), il faut utiliser un clavier aux bonnes dimensions, c’est pourquoi j’ai pris le logitech MK 220 sans fil.

Etape 4 : Assemblage final, Peinture, Déco

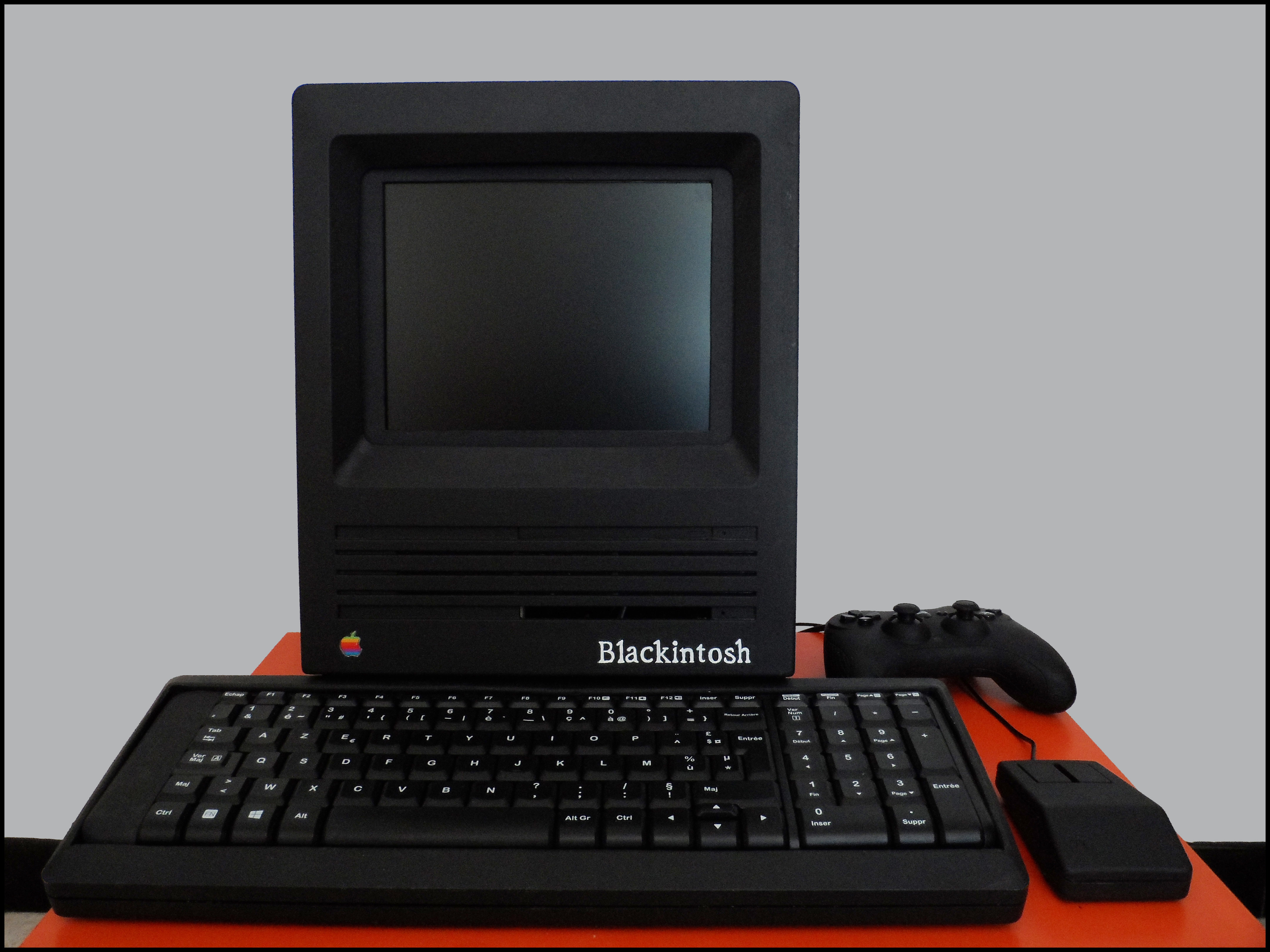

Ben ensuite on cale tout cela dans la caisse, on peint et on obtient le Blackintosh.
J’ai terminé il y a deux jours et c’est tombé pile poil pour les 40 ans d’Apple.
Je joins une vidéo de démonstration que vous pouvez visionner pour voir les différentes capacités de la machine.
Merci.

Sources :

http://www.jagshouse.com/classicrepair.html, https://sourceforge.net/projects/win32diskimager/, http://forum.odroid.com/viewtopic.php?f=11&t=2684


belle réalisation, bravo !
