Babyfoot 6 personnes

Babyfoot

Difficulté:

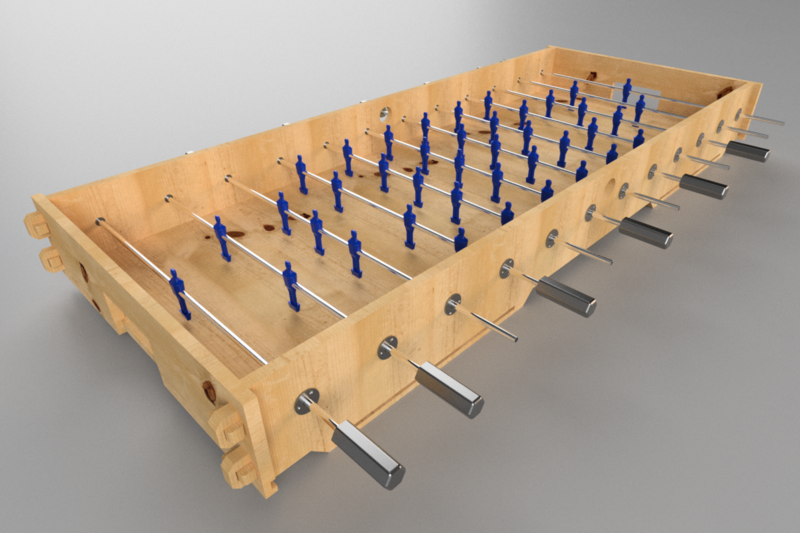

Ce projet a été monté avec le Conseil Départemental des Jeunes de la Drôme qui souhaitait réaliser des aménagements pour améliorer les équipements des foyers des collèges. L'idée a germé de concevoir un babyfoot pour 6 joueurs et qui pouvait être :

- utilisé par 12 personnes

- démontable et peu encombrant pour être mobile

- reproductible dans d’autres fablabs ou collèges

- de conception le plus simple et robuste possible.


Le babyfoot n'a pas de pieds, il se pose sur une table. Il comporte des ouvertures sur le bas de ses flans pour laisser passer des sangles de fixation.


NB: le budget estimé ne tient pas compte des heures d'usinage machines.

Matériel

Identification des pieces

Budget:

300 €
  • Plaque de bois tripli sapin 2,50m x 1,3m x 1,9cm pour créer le chassis
  • Filament PLA
  • Filament FLEX (élastomère)
  • Imprimante 3D
  • Grande fraiseuse numérique ou scie sauteuse
  • Tournevis, pinces, ...
  • Vis / Écrous pour fixer les joueurs aux barres Ø6 x 12mm
  • Vis à tête fraisée / écrous autobloquants pour les "bloqueurs" des gardiens de but Ø5 x 16mm
  • Tubes acier Ø12 mm x 1m pour les barres de jeu qui supportent les joueurs
  • Vis à bois Ø4 x 16mm pour les "guides" qui accueillent les barres de jeu dans le chassis en bois
  • 2 sangles pour le fixer sur une table
  • Maillet
  • Colle glue cyanolite
  • vis à bois Ø4 L30 pour fixer les buts
  • vis agglo Ø3L16 pour fixer les guides qui accueillent les barres dans le chassis

Fichiers techniques:

Baby_Foot_-_Kit_complet-.pdf

Etape 1 : Impression 3D

Plusieurs éléments à imprimer :


>Filament PLA : couches de 0,2mm, 20% remplissage (sauf 50% pour les joueurs), vitesse de 50mm/s

- 12 poignées à fixer sur les barres en alu (6 de chaque côté) : environ

- 34 joueurs, 2x17 de 2 couleurs différentes c'est mieux pour différencier les équipes !

- 12 embouts de protection pour barres : un embout sur chaque barre, du côté opposé à la poignée

- 24 guides pour barres : chacun à fixer par 3 vis à bois dans le chassis, pour stabiliser les barres en alu

- 4 bloqueurs (2 par gardiens): à serrer sur les barres en alu des gardiens de but, pour éviter qu'ils puissent sortir de la zone de réparation

- 4 corners : à coller dans les angles

- 4 poteaux de buts et 2 fonds de buts à assembler avec les filets


>Filament"flex" (élastomère): couches de 0,2mm, 20% remplissage,  vitesse de 25mm/s

- 24 "bumpers" : à mettre en butée sur les barres en alu pour faire office de ressort pour éviter que les joueurs touchent le chassis du babyfoot.

- 2 filets de but , à fixer sur les poteaux


Comptez environ 150 heures d'impression... bon courage !

Fichiers techniques de cette étape :

Bloqueur_gardien_v4.stl Bumpers_Flex_v1.stl Embout_de_protec.stl Guide_v2.stl Joueur_-_Body_P1.stl Joueur_-_Body_P2.stl Poignee_v2.stl But_poteau.stl Corner.stl Filet_Flex_v2.stl Fond_de_but.stl

Etape 2 : Usinage du chassis

5 pièces sont à usiner à la fraiseuse numérique ou à la scie sauteuse :


- 2 longueurs






- 2 largeurs






- la plaque de jeu -le terrain (qui peut aussi être découpé à la scie circulaire avec rail de guidage pour gagner du temps)


8 cales sont aussi à usiner pour fixer les éléments entre eux et permettre un montage/démontage illlimité :









Les pièces ont été usinées avec une Shopbot sur une vitesse de 2500mm/min, des passes de découpe de 3.5mm et une fraise de diamètre 8mm. Contactez-nous directement pour obtenir les parcours outils au format sbp.


Fichiers techniques de cette étape :

Baby_Foot_-_Kit_complet.dxf

Etape 3 : Assemblage : le chassis

Il est conseillé de commencer par emboîter les "côtés" avec le "terrain" en procédant de la manière suivante :

  • Mettre au sol du carton ou un drap afin de protéger les différentes parties en bois.
    Posez ensuite le "terrain" sur la tranche (voir photo) et y emboîter l'un des "Côté" en suivant la rainure.Ajustez correctement le "Côté" afin qu'il soit bien placé jusqu'au bout de la rainure.
    Commencez à frapper à l'aide du maillet en partant d'une extrémité.
  • Une fois bien emboité, retournez le tout et procéder de la même manière pour le second "Côté".
  • Placez ensuite le tout sur une table, afin de venir emboîter les deux "Faces".
    À l'aide du maillet, frappez de manière sèche et équitable afin de faire progresser les deux côtés à la même vitesse.
  • Placez ensuite les "Cales" dans leur logement, et enfoncez-les correctement toujours à l'aide du maillet.
  • Fixez ensuite les 24 guides dans les trous destinés à accueillir les barres de jeu, utilisez 3 vis à bois Ø4 x 16mm pour chaque.

Etape 4 : Assemblage : joindre les barres de jeu au chassis

Commencez par fixer les 24 "Guides" dans les trous destinés à accueillir les barres de jeu, utilisez 3 vis agglo Ø3L16pour chaque.

Pour une barre :

  • emboiter une poignée à l'une des extrémités de la barre aluminium
  • insérer la barre dans un trou du chassis et enfilez 2 bumpers avant de la faire ressortir dans le trou opposé.
  • insérez un embout de protection à l'extrémité opposée.


Répétez ces opérations pour les 11 autres barres en alternant le sens des poignées pour chaque joueur.


Pour les 2 barres des gardiens, pensez à insérer 2 bloqueurs entre les 2 bumpers, serrez-les ensuite avec les vis à tête fraisée / écrous autobloquants Ø5 x 16mm.

Etape 5 : Assemblage : fixer les joueurs aux barres et les buts au chassis

Pour 1 joueur : faire correspondre la partie avant et le dos du joueur de chaque côté de la barre, et les fixer à l'aide de 3 vis et boulonsØ6 x 12mm.

Répétez cette opération pour les autres joueurs et pour chaque équipe, à vous de les placer selon votre guise !


Pour les buts :

  • commencez par coller le "Filet" avec les deux "Poteaux" à l'aide de la colle cyanolite en placant correctement le perçage prévu pour le passage de la vis. Maintenez le tout quelques secondes, et laissezde côté pour le séchage.
  • Une fois secs, reprenez les buts et placez les poteaux à environ 13-14mm du bord, de manière à ce que le filet soit tendu.Fixez-les de chaque côté du babyfoot à l'aide du tournevis cruciforme et des 4 vis à bois Ø4 L30.
  • Chaque but se fixe avec 4 vis.Placez les "fond de but" dans leur emplacement respectif.





Votre babyfoot est prêt, à vous de jouer !

Sources:

Creative Commons 3 — Attribution - Pas d’Utilisation Commerciale - Partage dans les Mêmes Conditions

--

8fablab - 2018
