Ananas 3D lumineux #CocoCrea19

Medium sans titre   2

Difficulté:

Lorsque la soirée bat son plein autour de la table du jardin, il y a souvent besoin d'une lumière d'appoint pour transformer l'ambiance. Pour rester dans le thème tropical, je vous proposer de customiser un modèle d'ananas imprimé en 3D qui fera de l'effet ! Pour le reste de la déco et du buffet de votre Tropic Chic Party, n'hésitez pas à découvrir les réalisations des Créatives à Coco avec le mot clé CocoCrea #OuiAreCreativesacoco #ChallengeDesMakers #ChallengeOuiAreMakers

Matériel

Medium 0 mat%c3%a9riel

Budget:

10 €
  • Une imprimante 3D avec son logiciel d'impression
  • Du filament transparent (environ 100g / 12m)
  • 1 pile 9V
  • 1 clip pour pile 9V
  • 4 diodes jaune 5mm 20 mA
  • 1 résistance 220 ohm
  • Colle transparente
  • Cutter ou scalpel et limes
  • Fer à souder + fil d'étain

Fichiers techniques:

Pineapple.stl

Etape 1 : Préparer les fichiers

Nous allons partir d'un modèle proposé par Microsoft sur la plateforme Thingiverse.

Télécharger le fichier stl en lien juste au dessus

Si on l'imprime avec des supports à l'intérieur, le remplissage va nous empécher de glisser la lumière.

si on l'imprime sans remplissage, le haut du fruit va avoir du mal à s'imprimer dans le vide et il va y avoir des trous.

Il faut donc l'imprimer en 2 morceaux :

* Le bas vide

* Le haut avec un remplissage

Pour couper votre forme en 2, il existe des logiciels spécifiques, mais voici une astuce pour le faire directement dans votre logiciel d'impression fourni avec votre imprimante.

Par exemple, voici la marche à suivre avec Cura :

Ouvrir votre fichier stl

Redimensionner la forme à 203 mm de haut en cochant bien la case Uniform Scaling (Redimensionnement uniforme)

Pour l'impression du bas

* Descendre l'objet de 3mm pour supprimer le bas difficile à imprimer

* Epaisseur du haut et du bas à 0 pour ne pas avoir de fond

* Densité du remplissage à 0 pour que la forme soit vide à l'intérieur

* Positionner une pause 97,6 mm de hauteur pour stopper l'impression avant que la forme ne se referme

Pour l'impression du haut

* Descendre l'objet de 100,6mm pour ne garder que le haut

* Epaisseur du haut et du bas faible pour laisser passer la lumière

* Densité du remplissage normal (ici 20%) pour qu'il s'imprime correctement

* Durée minimume d'une couche à 15s pour que les pointe des branches puissent refroidir entre 2 passages

Etape 2 : Imprimer les 2 parties

Charger votre filament transparent sur l'imprimante. J'ai utilisé du ColorFabb XT- CLEAR

Lancer l'impression de vos 2 fichiers

Durée du bas : 2h

Durée du haut : 3h15

Etape 3 : L'impression en timelapse

Pour le plaisir des yeux, voici l'impression complète des 2 morceaux en timelapse

Etape 4 : Le post traitement

A l'aide du cutter ou du scalpel, retirer délicatement les bavures qu'il peut rester sur les pièces, surtout sur l'extrémité des feuilles.

Si besoin, passez un coup de lime pour uniformiser.

Coller ensuite les 2 morceaux avec de la colle transparente et maintenez bien le tout en place le temps qu'elle prenne.

Attention, les 2 formes ne s'emboitent que dans une seule position, faite un test à blanc avant de coller.

Etape 5 : Préparer le montage électrique

Préparer vos composants à l'aide du schéma ci-dessus.

Si vous n'êtes pas à l'aise pour le montage électrique, vous pouvez le tester à l'aide d'une plaque de prototypage (breadboard) en vous aidant du 2ème schéma ci-dessus

Voici les liens vers les composants que j'ai utilisé

Diode jaune : https://www.conrad.fr/ce/fr/product/1526853/LED-5-mm-HuiYuan-5003Y1C-BSB-B-jaune-rond-2800-mcd-15-20-mA-21-V-1-pcs/SHOP_AREA_17640

Clip pile 9V : http://www.conrad.fr/ce/fr/product/624691/Contact-a-pression-type-I-renforce-pour-pile-6F22-6LR61-9V/SHOP_AREA_14720

Plaque et cable de prototypage : http://www.conrad.fr/ce/fr/product/095076/Plaque-dessais-830-points-assortiment-de-70-fils-rigides-Arduino-DVAR-A000032/SHOP_AREA_1013154

Etape 6 : Soudure

C'est partie pour 6 soudures en suivant bien le schéma et l'ordre

Fil rouge <=> patte 1 résistance

patte 2 résistance <=> patte longue diode 1

patte courte diode 1 <=> patte longue diode 2

patte courte diode 2 <=> patte longue diode 3

patte courte diode 3 <=> patte longue diode 4

patte courte diode 4 <=> fil noir

Si vous n'avez que 2 mains et pas de pince pour maintenir les composants pendant la soudure, faite une boule de pâte à modeler pour les faire tenir.

Etape 7 : Assemblage

Enrouler le fil autour de la pile et fixer avec un petit bout d'adhésif

Poser l'ananas sur l'ensemble

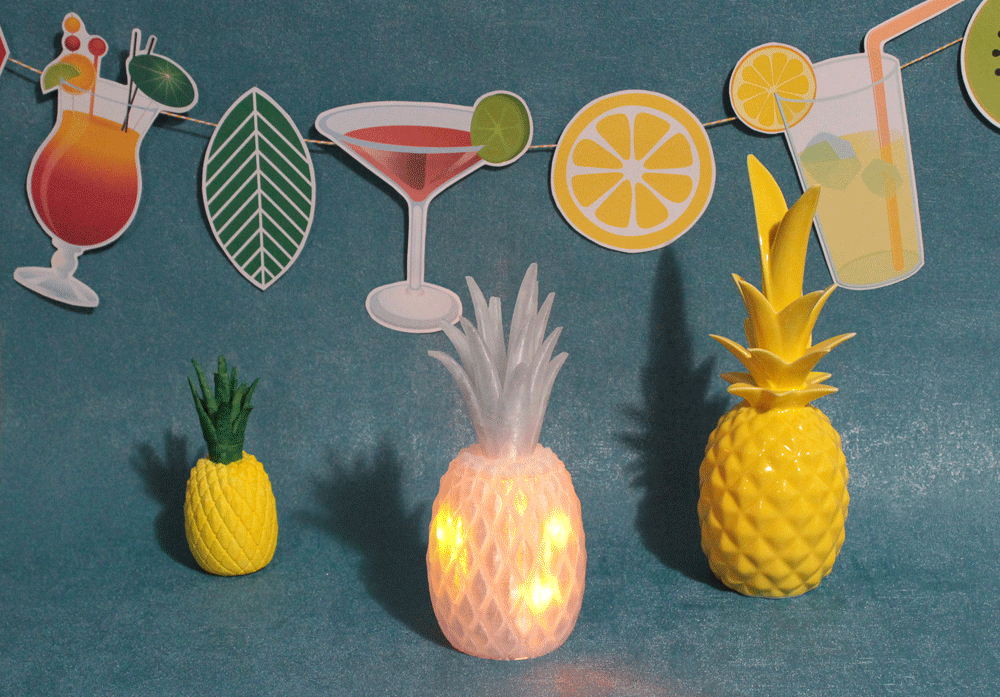

Etape 8 : Résultat

Il ne reste plus qu'à poser la lampe sur votre table et en profiter lorsque votre soirée s'éternise ....

Vous aimez ce tutoriel ?


akiers

16 août 2017 à 14:44

Bonjour, Je souhaite suivre ce tuto mais je suis bloquée dès la première étape... "Redimensionner la forme à 203 mm de haut en cochant bien la case Uniform Scaling (Redimensionnement uniforme)". Dans ma version de Cura que je viens de télécharger, impossible de trouver cette case à cocher... Pouvez-vous me dire comment faire ?

Psine

17 août 2017 à 19:03

Bonjour akiers

Pour redimensionner la forme, il faut cliquer sur la 3ème icone en haut à gauche de l'écran (avec 2 formes, une petite pleine et une grande vide). J'ai rajouté une copie d'écran sur l'étape 1 pour bien voir.
Pour les autres paramètres, il faut cliquer sur custom pour les faire apparaitre.

Bonne impression !

Psine

17 août 2017 à 19:02

Bonjour akiers

Pour redimensionner la forme, il faut cliquer sur la 3ème icone en haut à gauche de l'écran (avec 2 formes, une petite pleine et une grande vide). J'ai rajouté une copie d'écran sur l'étape 1 pour bien voir.
Pour les autres paramètres, il faut cliquer sur custom pour les faire apparaitre.

Bonne impression !

akiers

22 août 2017 à 11:54

Bonjour, je vous remercie !
J'ai fait mes 2 fichiers (un pour le haut et un pour le bas). Le souci que je ne rencontre maintenant c'est pour passer ces 2 fichiers sur une carte SD pour la mettre dans mon imprimante Zortrax. Je ne trouve pas l'option "exporter" sur Cura et l'extension .3MF n'est pas reconnu par Zortrax. Pouvez-vous encore m'aider ? Merci !

Psine

23 août 2017 à 09:14

Bonjour !

Dans Cura, tout en bas à droite il y a un bouton "Save to file" pour obtenir le fichier .Gcode à copier sur la carte SD. Mais je ne pense pas que votre imprimante Zortrax accepte directement ce fichier qui est prévu pour une imprimante ultimaker.

Il me semble que Zortrax n'accepte que les .zcode généré par le logiciel Z-Suite fourni avec l'imprimante.

Dans ce cas soit vous pouvez refaire les mêmes manipulations sur le stl dans Z-suite, soit vous pouvez enregistrer vos modifs dans Cura au format STL pour ensuite l'ouvrir dans z-suite et générer le .zcode

Je n'ai pas Cura sous la main avant ce soir pour vous indiquer la marche à suivre, mais il doit y avoir un menu Fichier / Enregistrer

Bonne journée

akiers

23 août 2017 à 10:40

Un grand merci pour votre aide ! Mais je vais devoir laisser tomber. L'imprimante Zortrax est celle de mon travail et je n'ai pas accès au logiciel Z-code (il faut un numéro de série que je n'ai pas). Si je trouve une autre imprimante, j'essaierai. Mais maintenant au moins j'ai le fichier ;)
