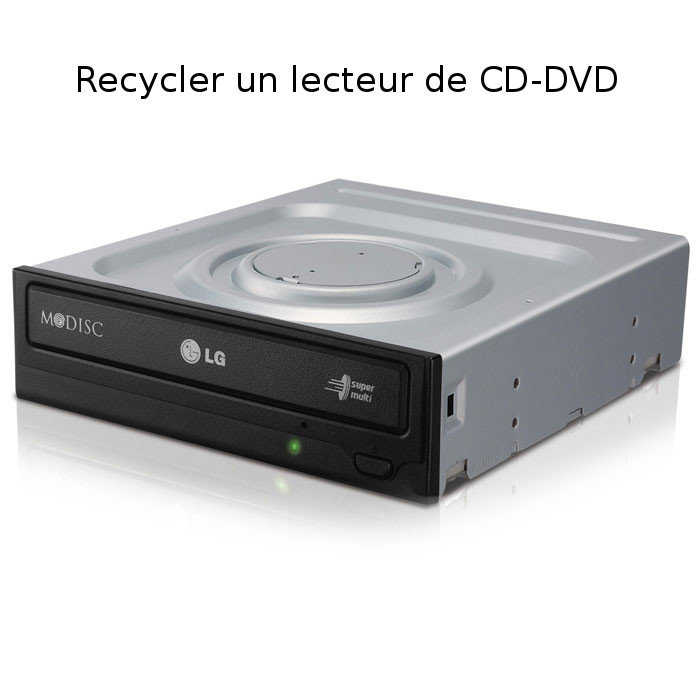

Recycler un vieux lecteur CD-DVD en pièces détachées

Medium recyclage lecteur cd dvd

Difficulté:

L'objectif de ce tutoriel est d'exploiter un déchet informatique pour le transformer en pièce utilisable pour vos projets. Traduction de : http://www.instructables.com/id/How-to-Salvage-a-DVD-Drive-for-Free-Parts/?ALLSTEPS

Matériel

Budget:

15 €
  • Paire de gants
  • Pince coupante
  • Pince plate
  • Pince a épiler
  • Tourne vis

Etape 1 : Ouvrir le Boitier

Vous ëtes vous jamais demander que faire de ces objets quand ils ne fonctionne plus ?

Il y a possibilité de récupéré des petits éléments qui pourront être trés pratique pour vos prochain projets. L'astuce pour être un bon Maker c'est de savoir utiliser la Methode SCAMER avec chacun des objets de votre quotidien afin de créer des projets toujours plus Créatif est surprenant.

Commencer par ouvrir le boîtier avec votre tournevis (embout torx pour certaine marque)

 Avec un tournevis plat et une fois avoir enfilé des gants forcé les ergots !

La troisième étapes consiste à retirer le bus de donnée (ribbon cables [en])

Etape 2 : Le moteur a Courant continu

Le moteur a courant continu est tenu par quelque clips, retirer délicatement le clip pour avoir accés au moteur a courant continu (DC [en]).

Avant de retirer le moteur faire attention a retirer les bus. Quand vous retirez le moteur il peut être coincé à une poulie par la courroie, retirer les pièces nécessaire.

 La carte possède 3 éléments réutilisable :

=> Le moteur 5V DC

=> 1LED

=> 1 Bouton impulsion

Fonctionnement :

Le moteur permet avec le mécanisme de sortir le tiroir pour éjecter le disque.

Etape 3 : Le moteur a courant continue Brushless

La pièce suivante est le moteur Brushless (celui qui fait tourner le disque).

Beaucoup de lecteur CD-DVD sont casser donc trouver un moteur brushless est facile. (selon le poids il est possible de l'utiliser pour actionner une hélice de drone)

Projet d'utilisation du moteur :

http://www.instructables.com/id/Arduino-CDROM-BLDC...

http://www.flyelectric.ukgateway.net/cdrom.html

Etape 4 : Le moteur pas à pas

Après avoir retirer le moteur d’entraînement du disque, il nous reste le mécanisme de déplacement de la lentille.

Le moteur pas à pas a juste 2 vis a retirer pour le libérer.

Il y a possibilité d'extraire en même temps le système de lecture laser.

Projet lier a ce type de pièce :

http://www.instructables.com/id/Arduino-Mini-Pen-Plotter/

http://www.instructables.com/id/MicroSlice-A-tiny-arduino-laser-cutter/

Etape 5 : La diode laser

Aprés avoir retirer le chariot de translation il reste le module laser.

Le laser est tenu par de la glue.

Couper la colle pour avoir accès a la diode.

Il est possible d'essayer de chauffer au décapeur (séché cheveux pour les bricoleux)

Utilisation de la pièce :

http://www.instructables.com/id/Homemade-laser-pointer

Etape 6 : Les aimants

Des aimants au néodyme sont contenu dans la lentille optique pour stabiliser le focus.

https://fr.wikipedia.org/wiki/Aimant_au_n%C3%A9odyme

Etape 7 : La lentille optique

Pour finir on peut extraire l'optique.

La lentille est une petite lentille biconvex.

Soyer précautionneux quand vous retirer la lentille si elle est endommager, elle ne sera alors plus fonctionnel .
