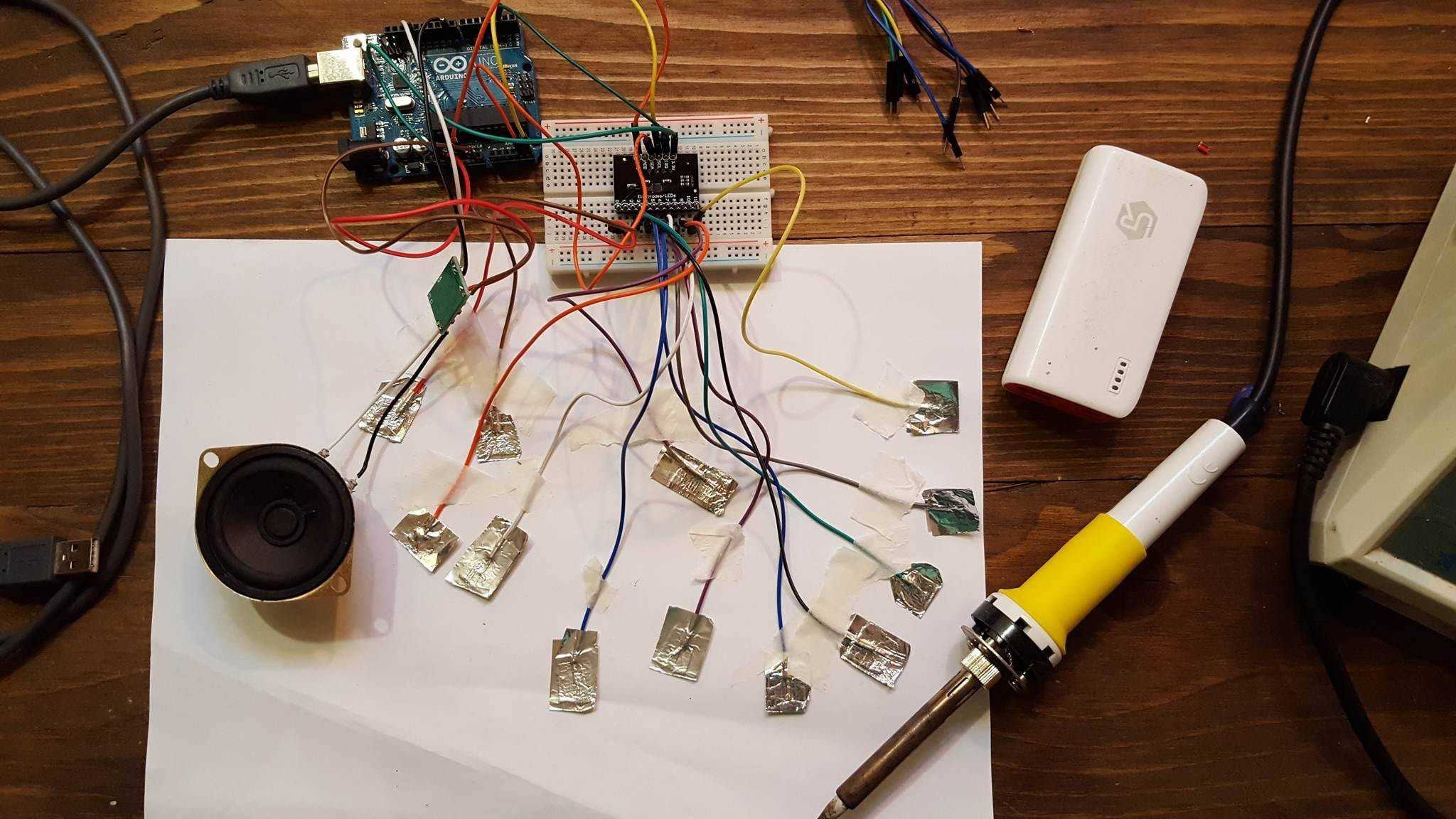

Piano a touche “tactile” avec l’Arduino!

Medium ne5rpjq1fwzg0trkglai

Difficulté:

Parce que j’avais envie 🙂 – https://www.youtube.com/watch?v=0Jml7Xqm06o



– avec ce tutoriel vous apprendrez à vous amuser 🙂 et a faire du bruit, beaucoup de bruit! :p
– L’idée m’est venue en recevant ce module ^^. Pour ceux qui suivent un peu ce que je fais, j’ai un site web où je met tous mes tutoriels ( http://www.idehack.com ). Et là bhen j’ai eu envie d’aller un peu plus loin que de mettre un simple code sur le sujet.

Matériel

Medium yhp9wjukadvdtmhp7mlb

Budget:

5 €

J’ai utilisé:
– Un Arduino Uno
– Un MPR121
– Un PAM8403
– Un haut-parleur
– De l’aluminum
– Quelques cables.

…De quoi souder, couper, dénuder, etc…

Etape 1 : Montage de base

Relier l’Arduino et le MPR121 de cette façon

3.3V -> 3.3V de l’Arduino
GND -> GND de l’Arduino
IRQ -> Digital 2 de l’Arduino
SCL -> Analog 5 de l’Arduino
SDA -> Analog 4 de l’Arduino

Etape 2 : Ajouter le PAM8403 et les “touches”

Connectez le haut parleur et le pam en suivant le schéma ci-dessus.
Préparez les cables et connectez les touches au MPR121

Etape 3 : Uploadez le code sur l’Arduino

Ypr6wgju6u3lyiljrncq

Télécharger et installer la librairie MPR121 d’Adafruit: https://github.com/adafruit/Adafruit_MPR121

Ensuite ouvrez le code Arduino ci-joint.

http://blog.ouiaremakers.com/wp-content/uploads/formidable/12/piano.rar
