Ne jeter plus vos appareils, réparer les, en 3D

Medium vwcdyvawazn1qaeihr2g

Difficulté:

L'équipe de OuiAreMakers m'a demandé un Tuto Technologique que pourrait suivre une Grand-Mère. Nous allons détailler ici comment réparer une horloge d'un autre temps dont la petite aiguille est cassée en utilisant la technologie de l'impression 3D. Pour cela, nous allons : - scanner la pièce cassée - la numériser en 3D avec un logiciel de dessin 3D super simple (mes enfants l'ont utilisé à l'école en 6ème) : Sketchup Make - trouver une imprimante 3D (soit Fablab soit en ligne)

Matériel

Medium iqjw9qkbvuocg2o4gfvh

Budget:

6 €
  • Une imprimante 3D (que l'on pourra "louer")
  • Un scanner de bureau

Etape 1 : Scanner la pièce cassée

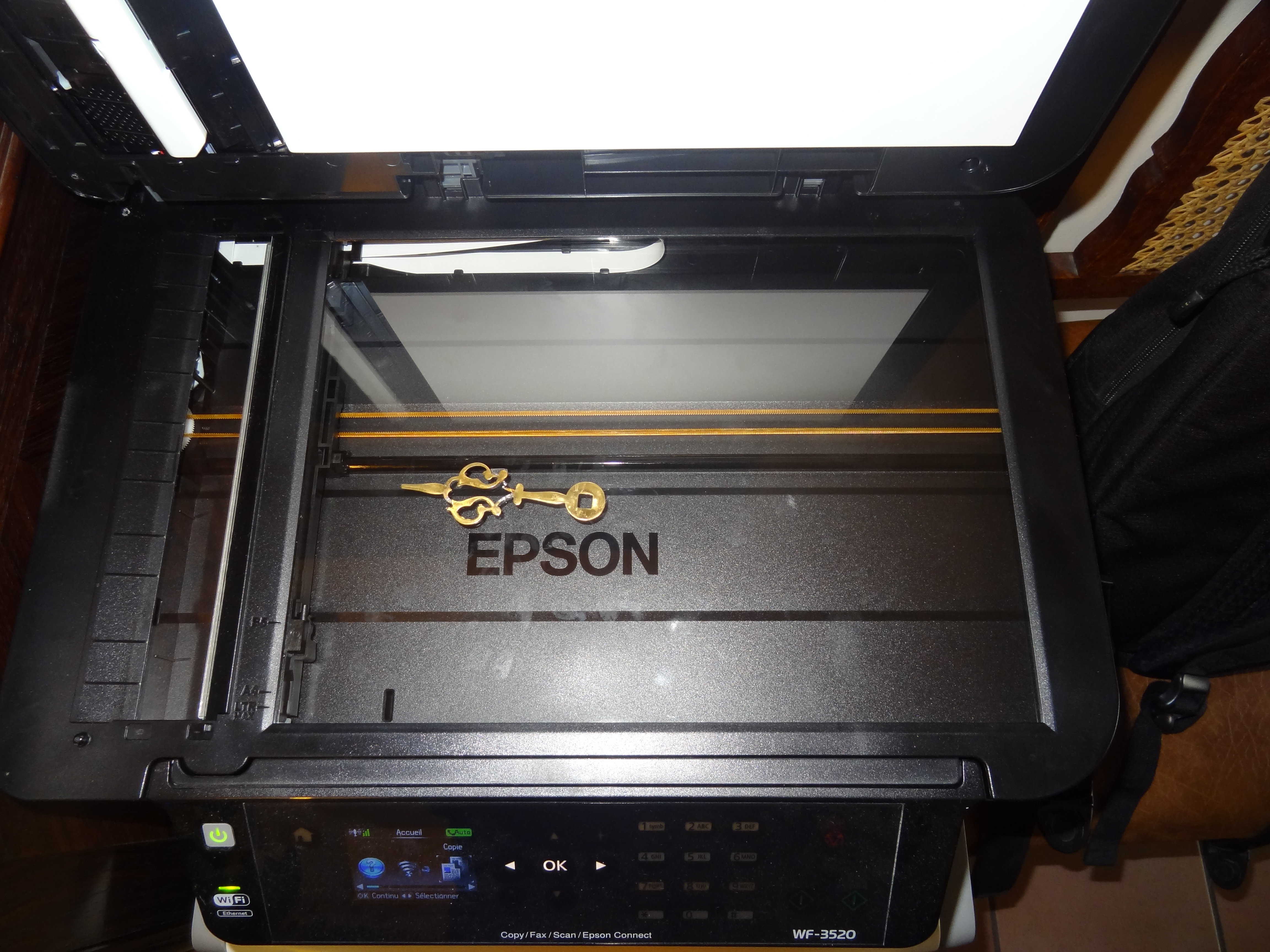

Poser la pièce cassée (ici l'aiguille de l'horloge) sur la vitre du scanner en positionnant bien les morceaux à leur place. Scanner bien au format A4 et enregistrer le fichier au format JPEG.

Etape 2 : Installation de sketchup

SketchUp est le logiciel de dessin 3D le plus simple que je connaisse. Il n'a pas la puissance d'un SolidWorks ou Catia, mais le rapport Fonctionnalités / Temps d'apprentissage est très bon.

Pour l'installé (c'est gratuit), c'est très simple :

(chaque étape correspond à une image)

1- allez sur http://www.sketchup.com/download/all et sélectionnez la version de Sketchup Make en français qui vous convient (pour Mac, Windows 32 bits ou Windows 64 bits ). Si les histoires de bits vous laissent perplexes : http://fr.wikihow.com/vérifier-si-le-système-est-un-32-bits-ou-un-64-bits. Téléchargez le fichier.

2 - Ouvrez le fichier téléchargé.

3 - Bienvenue dans l'assistant d'Installation ...

4 - Laissez le dossier de destination par défaut

5 - Installez

6 - Terminez (je vous avais dis que le tuto est détaillé!)

Etape 3 : Ouvrir SketchUp

Choisissez bien comme modèle 3D Printing - Millimeters.

(attention, certains anglo-saxons utilisent encore la taille de leurs doigts pour concevoir!)

et "Commencer à utiliser SketchUp".

Ensuite, supprimez la boite "Makerbot Replicatoir 2x".

Etape 4 : Importer le scan de la pièce cassée

(chaque étape correspond à une image)

1 - Fichier / Importer

2 - Retrouvez votre fichier au format JPEG

3 - Pointer le coin à l'origine (là où les axes rouge, vert et bleu se croisent.

4 - ET là , super important, positionnez votre souris de telle manière à ce que notre scan se place horizontalement (dans le plan formé par les axes rouge et vert) et que ce soit marqué en bas "Largeur" (et non "longueur"). Sans cliquer, tapez au clavier 210. Et hop nous venons d'importer notre scan à l’échelle (le format A4 à 21 cm de largeur contre 21xracine(2)=29,7 de long!)

Etape 5 : Positionnement bien droit

Etape facultative qui permet de travailler simplement (que les utilisateurs de SketchUp me pardonnent mais je m'adresse à ma grand-mère!).

1 - Vue Standard, Dessus

2- Avec l'outil rotation (les deux flèches qui tournent), pointez le centre de l'aiguille, puis la pointe, puis faites pivoter sur l'axe vert.

3 - Zoomer

Etape 6 : Numérisation du profil de l'aiguille

Nous allons dessiner le contour de l'aiguille. Plusieurs solutions :

- Soit en utilisant l'outil crayon (trait ou main levée)

 - Soit les arcs de cercles (c'est souvent la meilleur solution) : Arc par 2 points ou Arc par 3 points.

Ne vous embarrasser pas trop avec les détails en dessous de 0.1mm : à l'impression, ça sera lissé!

Etape 7 : Le profil de l'aiguille

1 - Une fois le contour fermé, SketchUp crée une surface.

2 - Enlevez ce qui n'est pas une surface (outil gomme).

3 - Dé-zoomez et supprimer la scan (la feuille blanche).

4 - Pour la suite,  mettez vous en vue standard Iso

Etape 8 : Enfin de la 3D, en 4 clicks

1 - Sélectionnez l'outil Pousser/Tirer. Sélectionnez la surface de l'aiguille, tirer vers le haut et saisissez "1" (pour 1 mm d'épais).

2 - Sélectionnez toute l'aiguille

3 - Créer un groupe (avec le click droit)

Etape 9 : Installation de l'extension STL

Le format STL (pour StéréoLithoGraphie) est le format de fichier pour imprimer en 3D. Donnez à n'importe quel imprimeur 3D, quel que soit sa technologie, un fichier STL (ainsi que l'unité dans laquelle les dimensions sont exprimées) et il saura le lire.

En standard, SktechUp se fait pas enregistrer en STL, nous allons lui ajouter cette extension.

1 - Fenêtre/Extension Warehouse

2 - Tapez "STL" dans la zone de recherche

3 - Selectionner "SketchUp STL" by SketchUp Team

4 - Install

5 - Oui

Etape 10 : Exportation au format STL

1 - Fichier/Export STL

2 - en Millimètres !

3 - le nom et l'emplacement de votre fichier à imprimer

Etape 11 : Solution d'impression en ligne

Il y a plusieurs sociétés qui permettent d'imprimer en ligne et de se faire livrer à domicile.

Professionnellement, j'ai déjà utilisé avec réussite https://www.sculpteo.com et http://www.3dprod.com/. Ils sont très bien car maîtrisant beaucoup de technologies.

Sur Scultéo, il y a en plus un outil en ligne pour vérifier que le fichier est bien imprimable. Comptez 15€ notre pièce livrée.

Sinon, une solution économique qui permet de faire imprimer près de chez vous : https://www.3dhubs.com

Etape 12 : Un Fablab : le coin des makers

Medium pieotkn3spqlpqxuhyyv

Si les barbus à lunettes ne vous rebutent pas trop et que vous pouvez sortir de chez vous, alors n'hésiter pas, allez imprimer vous même votre pièce au Fablab du coin.

Un site qui en répertorie quelques un : http://www.home-labs.org/

Il faut juste vérifier les horaires et s'armer de sa clef USB avec le fichier  STL.

Celui près de chez moi est dans une université et coûte 5€ de l'heure (j'ai imprimé l'aiguille en 4 minutes 36 secondes.)

Etape 13 : L'impression

Pour un petite pièce comme ça, c'est vraiment très rapide !

J'ai choisi le vert, mais vous n'êtes pas obligé!

Etape 14 : Et voilà !

Medium brb7vmd6xnxm6bwnvlpx

L'aiguille est remontée et peut donner l'heure!

Avec la couleur verte, ça fait vraiment bricolé! J'aurais pu aussi ne pas copier l'aiguille existante et créer quelques chose de plus originale.

Etape 15 : Conclusion

Je ne suis pas sur que ma grand mère aurait pu suivre ce tuto (à 96 ans, elle n'a toujours pas touché à une souris!), mais je pense que pas mal de grand-mères juste un peu plus digitale-converties peuvent le faire.
