DYN2USB : chargeur USB de vélo

Medium d3ogcgui9gq4if6piqcz

Difficulté:

Ou comment recharger son téléphone à la force des mollets



Néophyte en électronique mais cycliste au quotidien, j’ai essayé de faire mon propre montage après avoir vu la vidéo suivante (https://www.youtube.com/embed/eJKvnJ78aeM), aidé par des makers lillois.
Je n’ai pas de schéma électrique et c’étaient mes premières soudures, donc pas très propres.

Matériel

Budget:

0 €

1 pont de diodes (ou 4 diodes)
1 condensateur : 1000 μF 35V (récupéré sur une carte d’imprimante)
1 régulateur de courant 7805 (récupéré sur une carte d’imprimante)
1 prise USB femelle pour brancher un câble USB (récupéré sur un PC)
1 plaque d’expérimentation
1 boîtier
1 câble pour relier le boîtier à la dynamo

Etape 1 : Réalisation de la carte électronique

Etape 2 : Optionnel : pouvoir enlever le DYN2USB du vélo

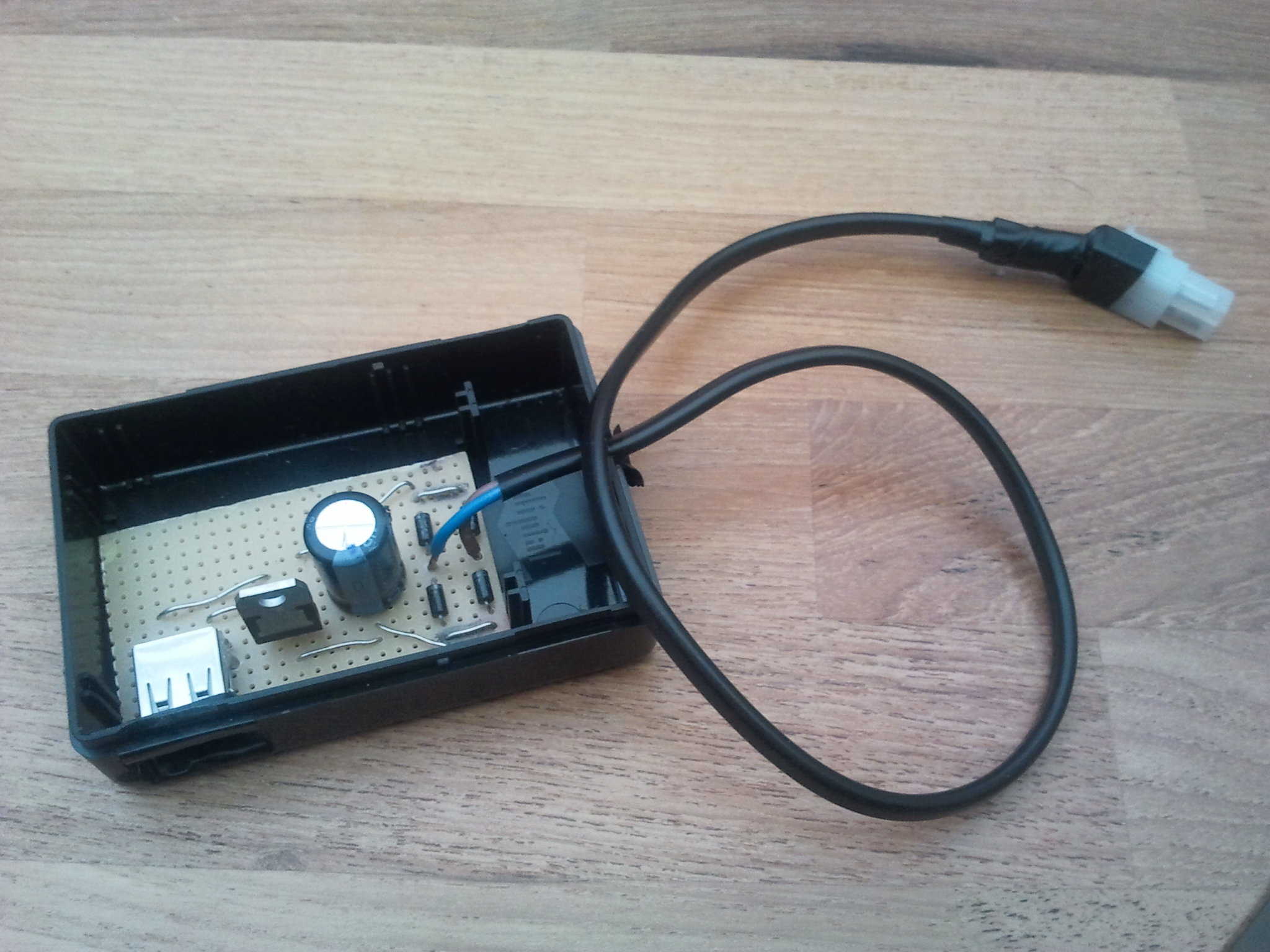

J’ai mis la carte dans un boîtier qui peut s’enlever du vélo avec un raccord d’alimentation de PC. Le tout est raccordé à la dynamo dans le moyeu, mais ça marche aussi avec une dynamo classique (comme dans la vidéo ci-dessus).

Etape 3 : Conclusion

Le résultat fonctionne mais n’est pas optimum pour maintenir la charge d’un smartphone avec GPS en roulant. Par contre on peut alimenter une Piratebox embarquée ou recharger un simple téléphone ou une batterie qui supporte les micro-coupures.

Le maillon faible semble être le régulateur qui n’a pas un très bon rendement et dissipe énormément d’énergie sous forme de chaleur.

Je suis preneur de toute amélioration :-)
