Customisation N64 avec led

image principale Customisation N64 avec led

Difficulté:

Comment rendre belle votre console préférée ?


En surfant sur le web, je suis tombé sur des N64 customisées et cela m’a tout de suite donné des idées.
Je vais donc vous donner ici les petites astuces afin de customiser votre N64 en y ajoutant notamment quelques petites led qui sont du plus bel effet !
PS : C’est une ébauche pour en faire un tutoriel à chaud, j’ai l’intention de refaire le montage en plus propre lorsque j’en aurai le temps.

Matériel :

Budget : Non défini

  • – Fer à souder
  • – Dremel
  • – Couteau finMatériel consommable:
  • – Fil électrique ( du 0.75mm suffit largement)
  • – 7 led
  • – Bombe de peinture
  • – Colle pvc
  • – Fil de soudure
  • Outillage:
  • – Tournevis (attention, vis spéciales sous le N64)

Etape 1 : Démontage de la N64

Pour démonter la N64, vous devrez commencer par enlever les 6 vis du dessous.
ensuite il vous faudra enlever une par une toutes les vis qui maintiennent les différentes protections et dissipateurs du circuit électrique.

Etape 2 : Soudure de base

Mes leds étant des leds classiques 3.3V, j’ai décidé de les brancher directement sur l’alimentation 3.3V de la N64.
Pour cela je me suis rattaché au commutateur on/off de la console. (situé dans le rectangle rouge sur la photo.
Là il y a 2 possibilités :
– Soit vous voulez un éclairage led uniquement quand la console est allumée (pin 6)
– Soit vous voulez que les leds soient allumées tout le temps même si la console est éteinte (pin5)

Ensuite il faut souder la borne négative, pour cela il faut le reprendre où vous le souhaitez, le plus pratique pour la suite étant de se mettre sur le pin juste en dessous du pin4 qui est la masse du commutateur

Etape 3 : soudure des leds

Il faut brancher les LED en dérivation afin de garder la tension de 3.3V aux bornes de nos dipôles (loi additivité des tensions).
Personnellement j’ai choisi d’éclairer les cotés et le dessus de la console avec 2 LED à chaque fois.
Pour la led de façade, il suffit de la remplacer

Etape 4 : montage des leds

Pour monter les leds, il va d’abord falloir découper la plaque de protection circuit du dessous de la N64 pour avoir accès aux soudures que vous avez faites.
Ensuite je vous conseille de scotcher les fils là où vous voulez qu’ils passent en faisant attention de ne pas gêner la mise en place d’autres éléments qui sont fixés sur le carter supérieur.

Etape 5 : peinture

Commencer par protéger ce que vous voulez protéger sur la coque, comme le numéro de série et les instructions (ne pas mettre le scotch directement sur le numéro de série car l’encre va venir avec lorsque vous l’enlèverez).
Ensuite il faut enlever le logo à l’avant. Pour cela j’ai pratiqué en plongeant l’avant de la coque dans de l’eau chaude pour que la colle se ramolisse. ensuite j’ai fait levier avec un couteau fin en faisant attention à la peinture du logo (en passant par derrière le logo).
Une foisle logo enlevé, j’ai fait une découpe pour que la lumière puisse traverser tout le logo et pas seulement le “N”.

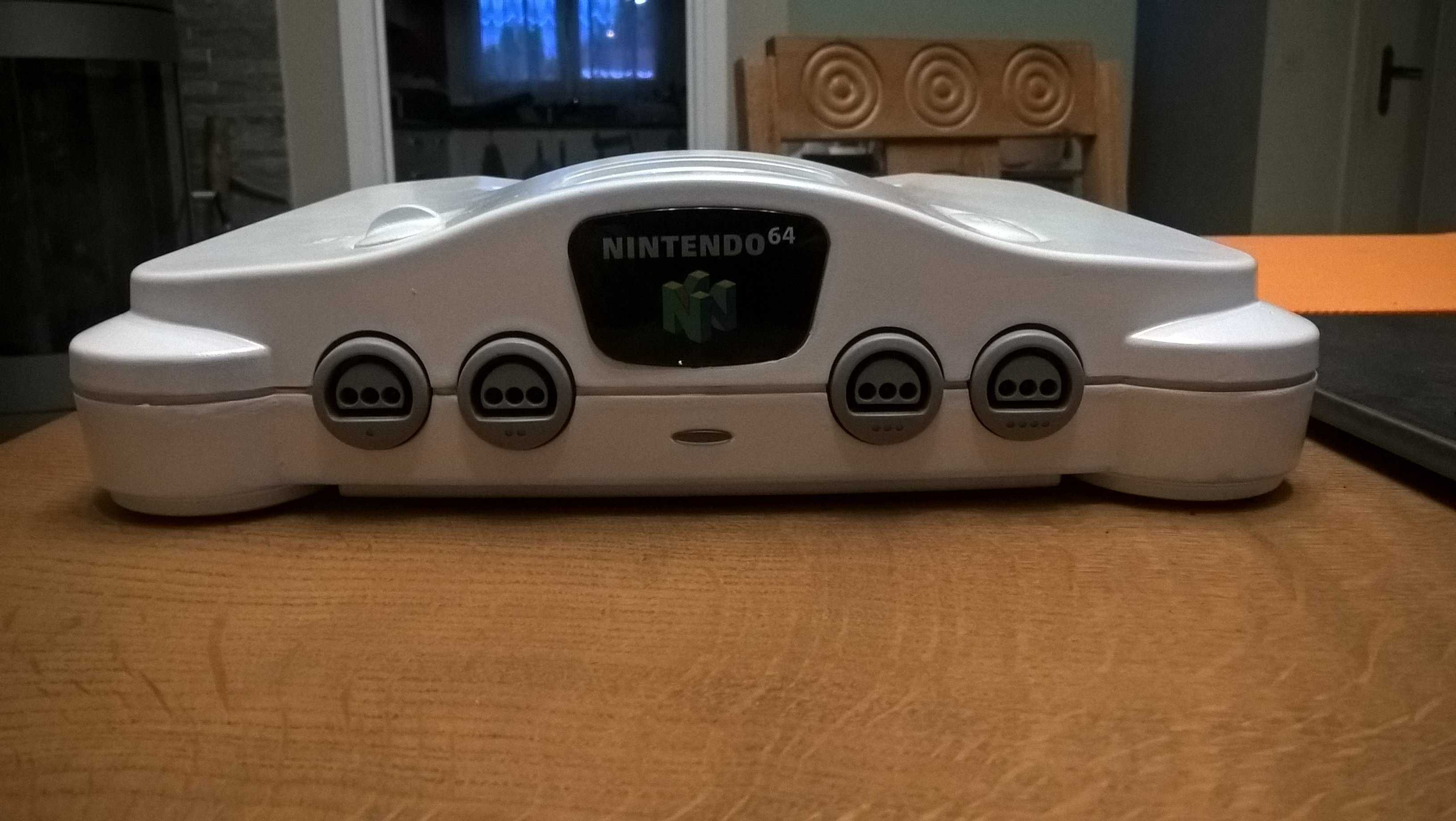

enfin, passer toute la coque à la peinture en bombe de votre choix.
