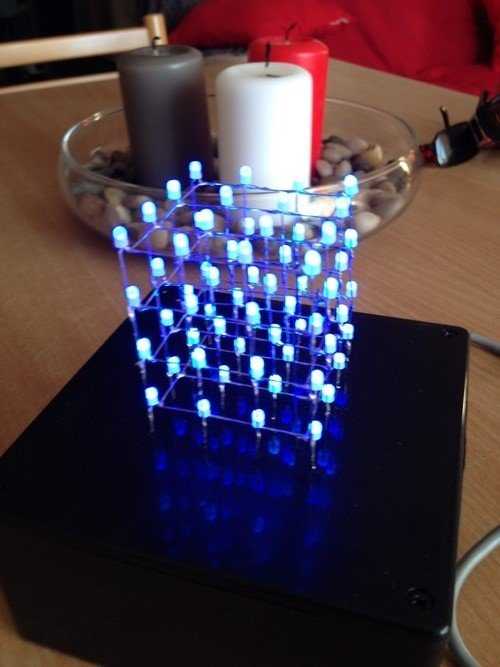

Cube LED 4x4x4


J’ai décidé de faire un cube de LEDS le plus simple possible, afin que tout le monde puisse le réaliser facilement.
Ce cube est différent des autres pour plusieurs raisons:
– Il se connecte directement à votre carte Arduino.
– Il utilise peu de composants, de sorte que la réalisation reste peu coûteuse.
– Vous pouvez exécuter du code qui est « facile » à écrire ou vous pouvez utiliser les codes que l’on trouve sur internet.

Matériel

Medium qf2ziff8zkd18kxkbwqx

Budget:

1 €

64 LEDS à diffusion (J’ai utilisé des LEDS de 3mm mais des LEDS de 5mm ou 8mm pourraient fonctionner aussi)

16 résistances de 220 ohm

1 carte perforée (Le genre avec les petits cercles de cuivre)

1carte Arduino UNO

1 boite plastique pour ranger l’électronique

Fil de calibre 0.22mm

un peu de fil de fer

Etape 1 : Explication du fonctionnement

Le cube est divisé en 4 couches de 16 LEDS.

Tous les voyants alignés dans la même colonne (verticale) ont une anode commune ( + ).
Tous les voyants d’une même couche (horizontale) ont une cathode commune ( – ).

Maintenant, si je veux allumer la LED dans le coin arrière supérieur gauche, J’actionne la sortie de la carte arduino UNO pour le ( – ) de la couche supérieure , et la sortie de la carte arduino UNO le ( + ) de la colonne dans le coin arrière gauche .

Etape 2 : Préparer les LEDS

L’une des étapes à réaliser ici est de poncer chaque LED afin de la rendre opaque et ainsi d’obtenir une meilleure diffusion. J’ai eu à réaliser cette étape car je n’ai pas pris des LEDS à diffusion car celles-ci sont plus chères à l’achat.
Ci-dessus, la LED de gauche est poncée et celle de droite est d’origine.

Ne pas oublier de vérifier chacune des LEDS afin d’être sûr qu’elles soient toutes en état de fonctionnement avant de les souder entre elles. Ce serait dommage d’avoir une LED d’ HS au milieu du cube car le remplacement de celle-ci est impossible sans dessouder le cube. Donc, il suffit d’utiliser une pile de 3v entre les deux branches de la LED. (La patte la plus longue sur le positif (+) et la plus courte sur le négatif (-)).

Etape 3 : Souder les LEDS

Pour commencer la construction du cube, utiliser une perceuse avec la mèche appropriée à la taille des LEDS (Ici 3mm) pour faire des trous dans un morceau de bois. Dessiner une grille à la taille du cube que vous voulez. Le max est en utilisant la longueur totale des pattes de chacune des LEDS (Ici 16mm)

Sur la première photo, il n’y a que les LEDS soudées entre elles.
Sur la deuxième photo, j’ai ajouté un fil de fer du côté droit afin de rigidifier le carré (fil de fer soudé sur les cathodes). J’ai ensuite soudé un autre fil de fer plus long (la longueur sera ajustée à la fin) afin de relier les cathodes de cet étage à la plaque électronique. (C’est la tige verticale sur le haut de la photo 2)

Faire 4 fois la même chose (pour les 4 étages) en n’oubliant pas de décaler à chaque fois la tige verticale d’une LED. Voir photo 3 avec deux étages assemblés. Les deux tiges verticales sont en décalées.
Bien faire les 4 étages de la même façon afin de faciliter l’assemblage des 4 étages. Sur la photo 4, vous avez un aperçu de la façon d’assembler

Etape 4 : Préparer le support

Ensuite, il faut préparer le couvercle de la boite afin de fixer le cube LEDS sur celle-ci.

Couper la plaque à la largeur de l’intérieur du couvercle (voir photo ci-dessus). Faire en sorte qu’elle y rentre légèrement en force pour qu’elle reste bien en place. Dans le cas où il y aurait trop de jeu, vous pouvez le coller la plaque au fond du couvercle.

Contre percer le couvercle en vous aidant des trous de la plaque afin d’être sûr d’avoir un perçage régulier.
Lorsque cette étape est réalisée, il va falloir s’armer de patience et réussir à passer chaque tige du cube dans les trous que l’on vient de réaliser.

Lorsque vous y êtes parvenu, il ne reste plus qu’à souder les fils sur chaque colonne et sur chaque étage.
La première partie est prête.

Etape 5 : Construire le circuit

Afin de faire un montage plus propre, j’ai utilisé une « nappe » informatique (câble pour brancher un lecteur graveur par exemple) pour relier les résistances à la carte Arduino UNO

Afin de faciliter l’insertion des fils dans les bornes Arduino, j’ai récupéré les chutes des pattes des résistances précédemment soudées, et les ai soudées à l’extrémité de chaque fil.

Le circuit est assez simple. Chacune des 16 colonnes se connectera à une broche sur l’Arduino à travers une résistance (220 ohms) de limitation de courant. Chacun des quatre étages relie directement à une broche Arduino.

Le cube est connecté de la manière suivante:

Colonne 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 E1 E2 E3 E4
Broche Arduino 13 12 11 10 9 8 7 6 5 4 3 2 1 0 A0 A1 A2 A3 A4 A5

Etape 6 : Mise en place dans la boite

La carte est mise en position dans un coin et est fixée à l’aide de colle chaude.

La boite est percée pour laisser place à la prise d’alimentation et de la prise usb.
Les trous sont fini à la lime afin d’être le plus propre possible.

Etape 7 : Programmation

Pour allumer votre lampe LEDs cube 4x4x4, il vous faut mettre un programme dans votre carte arduino.
Premièrement, il faut télécharger le logiciel gratuit arduino 1.0.5 disponible à l’adresse ci-dessous : http://arduino.cc/en/main/software#toc2
Ensuite, soit vous téléchargez des programmes disponibles sur le net, soit vous écrivez vous-même votre propre code. Vous trouverez différents codes que j’ai récupéré sur internet dans le fichier .ZIP ainsi que le code que j’ai modifié.
Lorsque le programme est téléchargé, installez-le.
Branchez la carte arduino par USB.
Ensuite, sélectionnez et cliquez sur le programme « LED_1cube_4x4x4_Show_1 ».
Il ne vous reste plus qu’à cliquer sur « Téléversé ». Attendez que la barre de progression soit terminée et vous devrez voir votre lampe s’allumer. ^^

Alimentation :
Pour alimenter la lampe, vous pouvez soit utiliser la prise USB (qui fournit 5V jusqu’à (500ma), soit la prise d’alimentation arduino avec une alimentation externe (entre 7V et 12V).
Si vous préférez que la lampe fonctionne sur batterie (piles ou accus), vous pouvez utiliser les broches de la carte arduino appelées Gnd (-) et Vin (+). (Toujours entre 7V et 12V)

Programmation :
B1110,B0000,B0000,B0000,B0001,B0000,B0000,B0000,B0001,B0000,B0000,B0000,B1110,B0000,B0000,B0000,5,
Voilà à quoi ressemblent les lignes de programmation que vous pouvez modifier.
Il y a 16 ensembles (B0000,). Un ensemble représente une colonne et chaque chiffre une LED dans cette colonne. Sachant que 0 = LED OFF et 1 = LED ON, vous pouvez multiplier les combinaisons.
L’ordre de branchement de chaque colonne sur la carte doit être mis dans l’ordre afin de faciliter l’écriture de votre programme.
Le dernier chiffre de la ligne (ici le 5), est le temps d’exécution de cette ligne. Vous pouvez jouer sur cette valeur pour afficher plus ou moins longtemps chaque ligne.

Amusez-vous bien !!!

http://blog.ouiaremakers.com/wp-content/uploads/formidable/LED_1cube_4x4x4_Show_1.ino
